21PW4F0T120-BDA08024CS-C003-32-LV-2
21PW4F0T120-BDA08024CS-C003-31-CV20-6
21PW4F0T120-BDA08024CS-C003-31-CV20-6
157,90 €
157,90 €
SL012-12-BDV08230AY-C003-32-LV-1
SL012-12-BDV08230AY-C003-32-LV-1
315,80 €
315,80 €

21PW4F0T120-BDA08024CS-C003-32-LV-2

21PW4F0T120

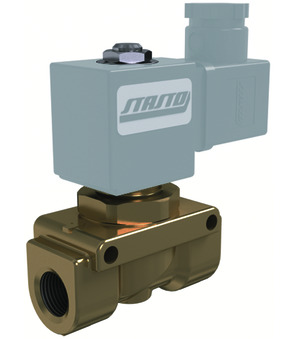

2/2-potni magnetni ventil serija 21PW; predkrmiljenje; kompresorski razbremenilni ventil; telo medenina; vodilna cev iz nerjavečega jekla s spojnim šestkotnikom izdelanim iz medenine; tesnilo PTFE/FKM; temperatura medija -10...+120°C; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,5-18bar; tlak DC 0,5-18bar; funkcija NO; dolžina 67mm; standardna tuljava BDA
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Številka Intrastata: 84812090
Država izvora: Italija
Teža: 0.57 kg
Kratka številka artikla:21PW4F0T120BDA08024CSC00332LV2
https://www.stasto.si/web/image/product.template/192894/image_1920?unique=0b4fc07

21PW4F0T120
2/2-potni magnetni ventil serija 21PW; predkrmiljenje; kompresorski razbremenilni ventil; telo medenina; vodilna cev iz nerjavečega jekla s spojnim šestkotnikom izdelanim iz medenine; tesnilo PTFE/FKM; temperatura medija -10...+120°C; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,5-18bar; tlak DC 0,5-18bar; funkcija NO; dolžina 67mm; standardna tuljava BDA
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

153,30 € 153.3 EUR 153,30 €

cena na zahtevo

  • notranji navoj
  • DN
  • dolžina
  • funkcija
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • tlak AC
  • tlak DC
  • tuljava
  • certifikat

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
notranji navoj G 1/2"
DN 12 mm
dolžina 67 mm
funkcija
funkcija NO
Oblikovanje
širina vtiča 32 mm
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC
Vrsta napetosti DC
tlak
tlak AC 0,5...18 bar
tlak DC 0,5...18 bar
Lastnosti
tuljava BDA
certifikat CE
