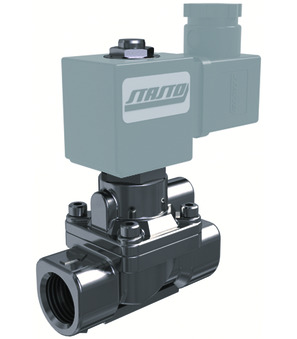

2/2-potni magnetni ventil 21X2KV120
2/2-potni magnetni ventil serija 21X; predkrmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC/DC 0,1-20bar; dolžina 72mm
Številka Intrastata: 84818099
Država izvora: Italija
Teža: 0.62 kg
Kratka številka artikla: 21X2KV120
Država izvora: Italija
Teža: 0.62 kg
Kratka številka artikla: 21X2KV120
2/2-potni magnetni ventil serija 21X; predkrmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC/DC 0,1-20bar; dolžina 72mm
| dimenzija | |
|---|---|
| notranji navoj | G 1/2" |
| DN | 12 mm |
| dolžina | 72 mm |
| Oblikovanje | |
| širina vtiča | 32 mm |
| tlak | |
| tlak DC | 0,1...20 bar |
| tlak AC/DC | 0,1...20 bar |
| Materiali | |
| tesnilo | FKM |
| Lastnosti | |
| tuljava | BDA |
| temperatura medija | -10...+120 °C |
Podatkovni listi, navodila, datoteke 3D in certifikati...
V vašem jeziku
ZIPPodatkovni listi
1Podatkovni list_2/2-potni magnetni ventil serija 21X_SL.pdf
Prenos
Navodila za montažo in uporabo
1Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Prenos
Izjave o skladnosti
1Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Prenos
CAD / 3D
1CADSTEP_21X2KV120.stp
Prenos
Datové listy
1Datový list_2/2 cestný elektromagnetický ventil série 21X_CS.pdf
Prenos
Montážní a provozní návody
1Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Prenos
Prohlášení o shodě
1Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Prenos
Data Sheets
1Data sheet_2/2-way solenoid valve Series 21X_EN.pdf
Prenos
Assembly and Operating Instructions
1Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
Prenos
Declarations of Conformity
1Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
Prenos
Adatlapok
1Adatlap_2/2-es mágnesszelep sorozat 21X_HU.pdf
Prenos
Szerelési és kezelési útmutatók
1Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Prenos
Megfelelőségi nyilatkozatok
1Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Prenos
Karty katalogowe
1Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria 21X_PL.pdf
Prenos
Instrukcje montażu i obsługi
1Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Prenos
Deklaracje zgodności
1Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Prenos
Data Sheets
1Tehnički list_2/2-kraki elektromagnetni ventil serije 21X_SRLATIN.pdf
Prenos
Assembly and Operating Instructions
1Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Prenos
Declarations of Conformity
1Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Prenos
Za ta izdelek ni rezervnih delov.
