21X4KV250-BDA08024CS-C003-32-LV-2

Price:

772,50 €
2/2-potni magnetni ventil serija 21X Store
  1. Izdelki
  2. Armature
  3. Magnetni ventili za tekočine in pline
  4. 2/2-potni magnetni ventili - predkrmiljeni
  5. 2/2-potni magnetni ventil serija 21X
  6. 21X4KV250-BDA08024CS-C003-32-LV-2

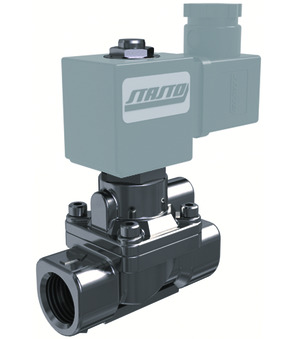

21X4KV250-BDA08024CS-C003-32-LV-2
21X4KV250-BDA08024CS-C003-31-CV20-6
21X4KV250-BDA08024CS-C003-31-CV20-6
777,10 €
777,10 €
21X4KV250-BDA08024DS-C003-32-6
21X4KV250-BDA08024DS-C003-32-6
767,00 €
767,00 €

21X4KV250-BDA08024CS-C003-32-LV-2

21X4KV250
2/2-potni magnetni ventil serija 21X; predkrmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1"; DN 25mm; tlak AC/DC 0,1-16bar; dolžina 104mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Številka Intrastata: 84812090
Država izvora: Italija
Teža: 1.12 kg
Kratka številka artikla:21X4KV250BDA08024CSC00332LV2
https://www.stasto.si/web/image/product.template/193177/image_1920?unique=62bea0b

21X4KV250
2/2-potni magnetni ventil serija 21X; predkrmiljenje; NC; telo legirano jeklo 1.4401; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1"; DN 25mm; tlak AC/DC 0,1-16bar; dolžina 104mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

772,50 € 772.5 EUR 772,50 €

cena na zahtevo

  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • tlak DC
  • tlak AC/DC
  • tesnilo
  • tuljava
  • temperatura medija
  • certifikat

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
notranji navoj G 1"
DN 25 mm
dolžina 104 mm
Oblikovanje
širina vtiča 32 mm
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC
Vrsta napetosti DC
tlak
tlak DC 0,1...16 bar
tlak AC/DC 0,1...16 bar
Materiali
tesnilo FKM
Lastnosti
tuljava BDA
temperatura medija -10...+120 °C
certifikat CE
