31A3AV15-BDA08024CS-C003-32-LV-2

Price:

86,10 €
3/2-potni magnetni ventil serija 31A Store
  1. Izdelki
  2. Armature
  3. Magnetni ventili za tekočine in pline
  4. 3/2-potni magnetni ventili - direktno krmiljeni
  5. 3/2-potni magnetni ventil serija 31A
  6. 31A3AV15-BDA08024CS-C003-32-LV-2
31A3AV15-BDA08024CS-C003-32-LV-2
3/2-potni magnetni ventil 31A3AV15-BDA08024CS-C003-31-CV20-6
3/2-potni magnetni ventil 31A3AV15-BDA08024CS-C003-31-CV20-6
90,70 €
90,70 €
31A3FV15-U-BDA08024DS-C003-32-6
31A3FV15-U-BDA08024DS-C003-32-6
101,80 €
101,80 €

31A3AV15-BDA08024CS-C003-32-LV-2

31A3AV15

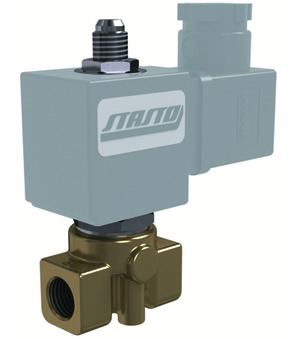

3/2-potni magnetni ventil serija 31A; direktno krmiljenje; NC; telo medenina; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 1,5/2,5mm; tlak AC/DC 0-15bar; dolžina 40mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Številka Intrastata: 84818099
Država izvora: Italija
Teža: 0.34 kg
Kratka številka artikla:31A3AV15BDA08024CSC00332LV2
https://www.stasto.si/web/image/product.template/195353/image_1920?unique=eb38ccc

31A3AV15
3/2-potni magnetni ventil serija 31A; direktno krmiljenje; NC; telo medenina; Vodilna cev legirano jeklo enodelna; tesnilo FKM; temperatura medija -10...+120°C; standardna tuljava BDA; širina vtiča 32mm; G 1/8"; DN 1,5/2,5mm; tlak AC/DC 0-15bar; dolžina 40mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-32-LV-2
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

86,10 € 86.1 EUR 86,10 €

cena na zahtevo

  • notranji navoj
  • DN
  • dolžina
  • dolžina kabla
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • tlak AC/DC
  • tesnilo
  • tuljava
  • temperatura medija
  • certifikat

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
notranji navoj G 1/8"
DN 1,5/2,5 mm
dolžina 40 mm
Oblikovanje
širina vtiča 32 mm
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC
Vrsta napetosti DC
tlak
tlak AC/DC 0...15 bar
Materiali
tesnilo FKM
Lastnosti
tuljava BDA
temperatura medija -10...+120 °C
certifikat CE
