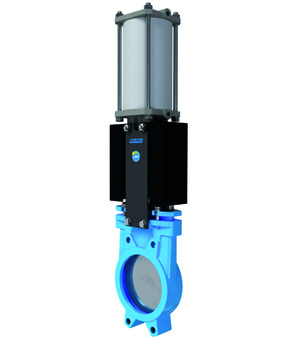

Ploščati ventil z dvosmernim pnevmatskim pogonom A1N2H2-5-100-B

Ploščati ventil z dvosmernim pnevmatskim pogonom A1N2H2-5-100-B

Ploščati ventil z dvosmernim pnevmatskim pogonom serija A1N; izvedba z vmesno prirobnico; ohišje lito železo EM-GJL-250/GGG50; drsna plošča 1.4301; mehko tesnjenje EPDM; tesnilo PTFE-sintetično/EPDM; vijaki legirano jeklo; prirobnični tlak PN10; tesnjenje na eni strani; Krmilni tlak 5,5...8bar; temperatura medija -5...+90°C; DN 100mm; Vgradna dolžina 50mm; območje tlaka 0…10bar

Številka Intrastata: 84818061
Država izvora: Španija
Teža: 12.35 kg
Kratka številka artikla: A1N2H25100B
https://www.stasto.si/web/image/product.template/69086/image_1920?unique=a4dbc74

Ploščati ventil z dvosmernim pnevmatskim pogonom serija A1N; izvedba z vmesno prirobnico; ohišje lito železo EM-GJL-250/GGG50; drsna plošča 1.4301; mehko tesnjenje EPDM; tesnilo PTFE-sintetično/EPDM; vijaki legirano jeklo; prirobnični tlak PN10; tesnjenje na eni strani; Krmilni tlak 5,5...8bar; temperatura medija -5...+90°C; DN 100mm; Vgradna dolžina 50mm; območje tlaka 0…10bar

600,60 € 600.6 EUR 600,60 €

cena na zahtevo

  • priključek
  • DN
  • dolžina
  • funkcija
  • aktiviranje
  • širina vtiča
  • Izvedba
  • napetost
  • območje tlaka
  • tuljava
  • pretok
  • temperatura medija
  • Primeren dušilec zvoka

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 100 mm
dolžina 50 mm
tlak
območje tlaka 0...10 bar
Lastnosti
temperatura medija -5...+90 °C
