A1V2I2-5-150-PI-MSU03

Price:

1 .352,10 €
STASTO Allgemein SI
Ploščati ventil z ročnim kolesom serija A1V-PI Store
  1. Izdelki
  2. Armature
  3. Ventili, lopute in klinasti zasuni - ročni
  4. Ploščati ventili
  5. Ploščati ventil z ročnim kolesom serija A1V-PI
  6. A1V2I2-5-150-PI-MSU03
A1V2I2-5-150-PI-MSU03

A1V2I2-5-150-PI-MSU03

A1V2I2-5-150-PI

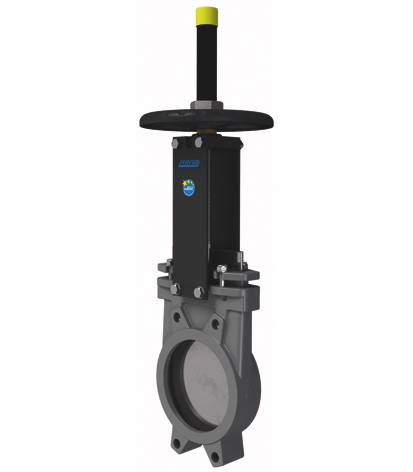

Plattenschieber mit Handrad Serie A1V-PI; Zwischenflanschausführung; steigende Spindel; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Mediumstemperatur -5...+90°C; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 150mm; Einbaulänge 60mm; Druckbereich 0...10bar
MSU03
električni kazalnik pozicije serija MSU; primerno za Ploščati ventili; vgrajeno induktivno stikalo bližine, 10...30VDC (1 kom); dolžina kabla 2m

Številka Intrastata: 84818063
Država izvora: Španija
Teža: 9.9 kg
Kratka številka artikla:A1V2I25150PIMSU03
https://www.stasto.si/web/image/product.template/212849/image_1920?unique=b9bbba7

A1V2I2-5-150-PI
Ploščati ventil z ročnim kolesom serija A1V-PI; izvedba z vmesno prirobnico; dvigajoče se vreteno; ohišje 1.4408; drsna plošča 1.4401; mehko tesnjenje EPDM; tesnilo PTFE-sintetično/EPDM; prirobnični tlak PN10; tesnjenje na eni strani; temperatura medija -5...+90°C; pripravljen za 2 indukcijski mejni stikali MSU03, MSU04, MSU05; DN 150mm; Vgradna dolžina 60mm; območje tlaka 0...10bar
MSU03
električni kazalnik pozicije serija MSU; primerno za Ploščati ventili; vgrajeno induktivno stikalo bližine, 10...30VDC (1 kom); dolžina kabla 2m

1 .352,10 € 1352.1 EUR 1 .352,10 €

cena na zahtevo

  • DN
  • dolžina
  • dolžina kabla
  • funkcija
  • napetost
  • območje tlaka
  • Zasnova stikala
  • temperatura medija

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
DN 150 mm
dolžina 60 mm
dolžina kabla 2m
funkcija
funkcija zapirač PNP
Ključni podatki o električni energiji
napetost 10-30VDC
tlak
območje tlaka 0...10 bar
Lastnosti
Zasnova stikala induktivno približevalno stikalo (1 kom)
temperatura medija -5...+90 °C

Podatkovni listi, navodila, datoteke 3D in certifikati...
