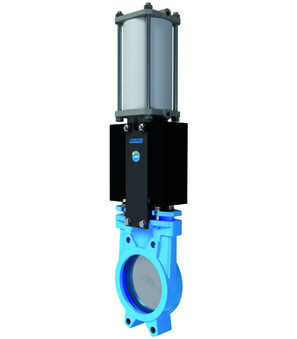

Ploščati ventil z dvosmernim pnevmatskim pogonom serija AB1N; izvedba z vmesno prirobnico; Ohišje lito železo EM-GJL-250/GGG50; drsna plošča 1.4301; mehko tesnjenje EPDM; tesnilo PTFE-sintetično/EPDM; vijaki legirano jeklo; Blatniki iz legiranega jekla; prirobnični tlak PN10; tesni obejestransko; Krmilni tlak 5,5...8bar; temperatura medija -5...+90°C; DN 80mm; Vgradna dolžina 50mm; območje tlaka 0...10bar
Država izvora: Španija
Teža: 9.9 kg
Kratka številka artikla: AB1N2H2580B01
Ploščati ventil z dvosmernim pnevmatskim pogonom serija AB1N; izvedba z vmesno prirobnico; Ohišje lito železo EM-GJL-250/GGG50; drsna plošča 1.4301; mehko tesnjenje EPDM; tesnilo PTFE-sintetično/EPDM; vijaki legirano jeklo; Blatniki iz legiranega jekla; prirobnični tlak PN10; tesni obejestransko; Krmilni tlak 5,5...8bar; temperatura medija -5...+90°C; DN 80mm; Vgradna dolžina 50mm; območje tlaka 0...10bar
Tehnične specifikacije
| območje tlaka | 0...10 bar |
|---|---|
| DN | 80 mm |
| dolžina | 50 mm |
| območje tlaka | 0...10 bar |
| DN | 80 mm |
| dolžina | 50 mm |
AB1N2H2-5-80-B-01
Dokumenti
German / Deutsch
Podatkovni listi
1-
PDF
Datenblatt · Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie AB1N · DE
Podatkovni list 15,2 MB Posodobljeno 13. 06. 2026
English
Podatkovni listi
1-
PDF
Data sheet · Knife gate valve with double acting actuator Series AB1N · EN
Podatkovni list 11,2 MB Posodobljeno 13. 06. 2026
