Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233 Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Visokotlačne krogelne pipe - pnevmatske
  5. Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233
  6. BA233-18L-D0-ABS51-C001-03-C002-31-LV-2

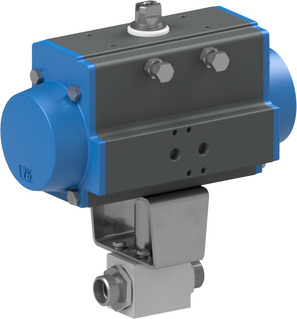

BA233-18L-D0-ABS51-C001-03-C002-31-LV-2

BA233-18L-D0-ABS51-C001-03-C002-31-LV-2

BA233-18L-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233; zunanji navoj v skladu z ISO 8434-1 (DIN 2353); ohišje pocinkano jeklo; krogla jeklo; tesnila POM/NBR; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+100°C; za tekočine; priključek 18L/M26x1,5; nazivna širina 13mm; območje tlaka 0...500bar; Vgradna dolžina 82mm; Pogon PAD075
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 3.99 kg
Kratka številka artikla: BA23318LD0ABS51C00103C00231LV2
https://www.stasto.si/web/image/product.template/199699/image_1920?unique=9108fc7

BA233-18L-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA233; zunanji navoj v skladu z ISO 8434-1 (DIN 2353); ohišje pocinkano jeklo; krogla jeklo; tesnila POM/NBR; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+100°C; za tekočine; priključek 18L/M26x1,5; nazivna širina 13mm; območje tlaka 0...500bar; Vgradna dolžina 82mm; Pogon PAD075
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

555,00 € 555.0 EUR 555,00 €

cena na zahtevo

  • zunanji navoj
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • širina vtiča
  • serija
  • Izvedba
  • napetost
  • območje tlaka
  • tuljava
  • Pogon

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
zunanji navoj M26x1,5
Vmesnik ventila Namur 1/4"
DN 13 mm
dolžina 82 mm
Oblikovanje
širina vtiča 22
serija 18L
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC / 48V/50-60Hz
tlak
območje tlaka 0...500 bar
Lastnosti
tuljava C001
Pogon PAD075
