Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542 Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Krogelne pipe - pnevmatske
  5. Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542
  6. BA541-12-D0-ABS51-C001-03-C002-31-6
BA541-12-D0-ABS51-C001-03-C002-31-6

BA541-12-D0-ABS51-C001-03-C002-31-6

BA541-12-D0

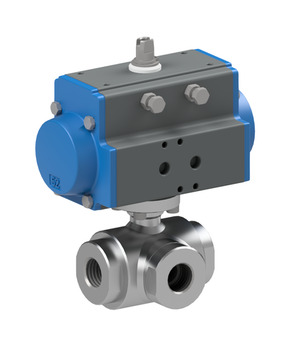

Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542; 3-potna-izvedba; troslojno tesnjenje; ohišje 1.4404 polirano; krogla 1.4404; tesnila MPTFE/FKM; dvosmerno delujoč pogon; polni pretok; Krmilni tlak 5,5...8bar; temperatura medija -20...+170°C; G 1/2"; nazivna širina 15mm; območje tlaka 0…100bar; Vgradna dolžina 82mm; Pogon PAD052; Krogelna luknja T
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 2.623 kg
Kratka številka artikla: BA54112D0ABS51C00103C002316
https://www.stasto.si/web/image/product.template/201009/image_1920?unique=d59a03d

BA541-12-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542; 3-potna-izvedba; troslojno tesnjenje; ohišje 1.4404 polirano; krogla 1.4404; tesnila MPTFE/FKM; dvosmerno delujoč pogon; polni pretok; Krmilni tlak 5,5...8bar; temperatura medija -20...+170°C; G 1/2"; nazivna širina 15mm; območje tlaka 0…100bar; Vgradna dolžina 82mm; Pogon PAD052; Krogelna luknja T
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

674,80 € 674.8 EUR 674,80 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Krogelna luknja
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
Vmesnik ventila Namur 1/4"
notranji navoj G 1/2"
DN 15 mm
dolžina 82 mm
Oblikovanje
širina vtiča 22
Krogelna luknja T
Izvedba
Izvedba standard
Ključni podatki o električni energiji
napetost 24VDC / 48V/50-60Hz
tlak
območje tlaka 0...100 bar
Lastnosti
tuljava C001
Pogon PAD052
