Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542 Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Krogelne pipe - pnevmatske
  5. Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542
  6. BA541-20-D0-ABS51-C001-03-C002-31-LV-2

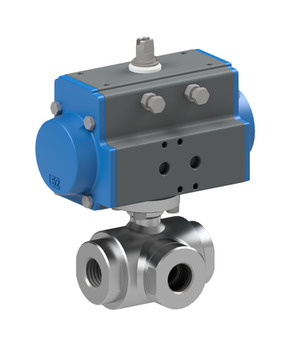

BA541-20-D0-ABS51-C001-03-C002-31-LV-2

BA541-20-D0-ABS51-C001-03-C002-31-LV-2

BA541-20-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542; 3-potna-izvedba; troslojno tesnjenje; ohišje 1.4404 polirano; krogla 1.4404; tesnila MPTFE/FKM; dvosmerno delujoč pogon; polni pretok; Krmilni tlak 5,5...8bar; temperatura medija -20...+170°C; G 2"; nazivna širina 50mm; območje tlaka 0…40bar; Vgradna dolžina 144mm; Pogon PAD075; Krogelna luknja T
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Intrastat No.: 84818081
Country of origin: Italija
Weight: 3.7 kg
Short Itemnumber: BA54120D0ABS51C00103C00231LV2
https://www.stasto.si/web/image/product.template/201040/image_1920?unique=a0b3722

BA541-20-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BA541, BA542; 3-potna-izvedba; troslojno tesnjenje; ohišje 1.4404 polirano; krogla 1.4404; tesnila MPTFE/FKM; dvosmerno delujoč pogon; polni pretok; Krmilni tlak 5,5...8bar; temperatura medija -20...+170°C; G 2"; nazivna širina 50mm; območje tlaka 0…40bar; Vgradna dolžina 144mm; Pogon PAD075; Krogelna luknja T
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

1 .887,50 € 1887.5 EUR 1 .887,50 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Krogelna luknja
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon

Ta kombinacija ne obstaja.

Availability:
Kontakt

Souporaba

dimenzija
Vmesnik ventila Namur 1/4"
notranji navoj G 2"
DN 50 mm
dolžina 144 mm
Oblikovanje
širina vtiča 22
Krogelna luknja T
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC / 48V/50-60Hz
tlak
območje tlaka 0...40 bar
Lastnosti
tuljava C001
Pogon PAD075
