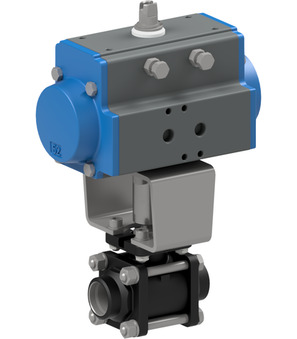

BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-LV-1

Price:

508,40 €
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4 Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Krogelne pipe - pnevmatske
  5. Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4
  6. BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-LV-1
BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-LV-1
BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-6
BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-6
503,10 €
503,10 €
BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-LVCV20-1
BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-LVCV20-1
517,50 €
517,50 €

BAC4-003-CITV-D0B-ABS51-C001-22-C002-31-LV-1

BAC4-003-CITV-D0B
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4; varilni nastavki; ohišje jeklo; krogla 1.4301; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+160°C; nazivna širina 10mm; območje tlaka 0-64bar; Vgradna dolžina 57mm; Pogon PAD052
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-LV-1
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 1.813 kg
Kratka številka artikla:BAC4003CITVD0BABS51C00122C00231LV1
https://www.stasto.si/web/image/product.template/196700/image_1920?unique=94b97ec

BAC4-003-CITV-D0B
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAC4; varilni nastavki; ohišje jeklo; krogla 1.4301; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+160°C; nazivna širina 10mm; območje tlaka 0-64bar; Vgradna dolžina 57mm; Pogon PAD052
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-LV-1
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

508,40 € 508.4 EUR 508,40 €

cena na zahtevo

  • varilni nastavki
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • širina vtiča
  • Izvedba
  • napetost
  • območje tlaka
  • tuljava
  • Pogon

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
varilni nastavki 10 mm
Vmesnik ventila Namur 1/4"
DN 10 mm
dolžina 57 mm
Oblikovanje
širina vtiča 22
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 230V/50-60Hz
tlak
območje tlaka 0...64 bar
Lastnosti
tuljava C001
Pogon PAD052
