Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Prirobnične krogelne pipe - pnevmatske
  5. Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA
  6. BADA-080-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13

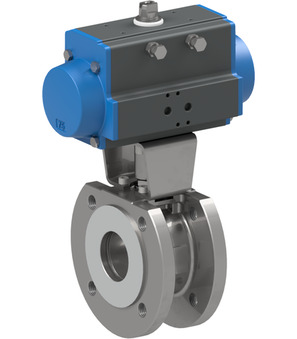

BADA-080-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13

BADA-080-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13

BADA-080-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 80mm; Vgradna dolžina 122mm; Pogon PAD085
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC
EB0X13
Montažna škatla z mejnimi stikali; IP65; dvojni iniciator, primerno za pogone PAD/PAS052-270; Moč preklapljanja 10-30VDC/200mA; Tip stikala P&F NBN3-F25F-E8P; funkcija zapirač PNP; Material ohišja umetna masa

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 19.478 kg
Kratka številka artikla: BADA080SSTVD0ABS54C00103C002316EB0X13
https://www.stasto.si/web/image/product.template/218275/image_1920?unique=c29e554

BADA-080-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 80mm; Vgradna dolžina 122mm; Pogon PAD085
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC
EB0X13
Montažna škatla z mejnimi stikali; IP65; dvojni iniciator, primerno za pogone PAD/PAS052-270; Moč preklapljanja 10-30VDC/200mA; Tip stikala P&F NBN3-F25F-E8P; funkcija zapirač PNP; Material ohišja umetna masa

1 .921,50 € 1921.5 EUR 1 .921,50 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • funkcija
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
Vmesnik za pritrditev VDI/VDE 3845 80x30x20
Vmesnik za pritrditev 2 VDI/VDE 3845 80x30x30
Vmesnik ventila Namur 1/4"
DN 80 mm
dolžina 122 mm
funkcija
funkcija zapirač PNP
Oblikovanje
širina vtiča 22
Tip stikala P&F NBN3-F25F-E8
Izvedba
Izvedba standard
Ključni podatki o električni energiji
napetost 24VDC / 48V/50-60Hz
Moč preklapljanja 10...30VDC/200mA
tlak
območje tlaka 0...16 bar
Materiali
Material ohišja umetna masa
Lastnosti
tuljava C001
Pogon PAD085
Pogon 2 PAS

Podatkovni listi, navodila, datoteke 3D in certifikati...
