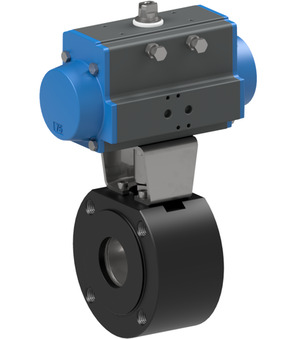

BADA-150-CITV-D0-ABS51-C001-22-C002-31-LV-1

Price:

3 .346,06 €
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Prirobnične krogelne pipe - pnevmatske
  5. Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA
  6. BADA-150-CITV-D0-ABS51-C001-22-C002-31-LV-1
BADA-150-CITV-D0-ABS51-C001-22-C002-31-LV-1
BADA-150-CITV-D0-ABS51-C001-22-C002-31-6
BADA-150-CITV-D0-ABS51-C001-22-C002-31-6
3 .341,03 €
3 .341,03 €
BADA-150-CITV-D0-ABS51-C001-22-C002-31-LVCV20-1
BADA-150-CITV-D0-ABS51-C001-22-C002-31-LVCV20-1
3 .354,86 €
3 .354,86 €

BADA-150-CITV-D0-ABS51-C001-22-C002-31-LV-1

BADA-150-CITV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje jeklo; krogla 1.4301; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 150mm; Vgradna dolžina 232mm; Pogon PAD125
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-LV-1
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 75.96 kg
Kratka številka artikla:BADA150CITVD0ABS51C00122C00231LV1
https://www.stasto.si/web/image/product.template/198434/image_1920?unique=16de71b

BADA-150-CITV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje jeklo; krogla 1.4301; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 150mm; Vgradna dolžina 232mm; Pogon PAD125
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-LV-1
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

3 .346,06 € 3346.0625 EUR 3 .346,06 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
Vmesnik ventila Namur 1/4"
DN 150 mm
dolžina 232 mm
Oblikovanje
širina vtiča 22
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 230V/50-60Hz
tlak
območje tlaka 0...16 bar
Lastnosti
tuljava C001
Pogon PAD125
