BADA-150-SSTV-S0-ABS54-C001-03-C003-32-6-EB0X01
BADA-150-SSTV-S0

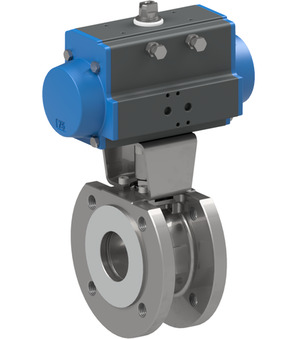

Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; enosmerni pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 150mm; Vgradna dolžina 232mm; Pogon PAS2005
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C003-32-6
vtičnica; širina vtiča 32mm; standard; napetost 0...250VAC/DC
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa
Country of origin: Italija
Weight: 121.148 kg
Short Itemnumber: BADA150SSTVS0ABS54C00103C003326EB0X01
BADA-150-SSTV-S0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BADA; prirobnica PN16; ohišje, krogla 1.4401; tesnila PTFE/FKM; enosmerni pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; območje tlaka 0...16bar; nazivna širina 150mm; Vgradna dolžina 232mm; Pogon PAS2005
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C003-32-6
vtičnica; širina vtiča 32mm; standard; napetost 0...250VAC/DC
EB0X01
Montažna škatla z mejnimi stikali; IP65; 2 mikrostikali; primerno za pogone PAD/PAS052-270; Moč preklapljanja 4A/250VAC-1A/24VDC; Tip stikala Crouzet 831613; Kontaktni material srebro-nikelj; Material ohišja umetna masa
| dimenzija | |
|---|---|
| Vmesnik za pritrditev VDI/VDE 3845 | 80x30x20 |
| Vmesnik za pritrditev 2 VDI/VDE 3845 | 80x30x30 |
| Vmesnik ventila Namur | 1/4" |
| DN | 150 mm |
| dolžina | 232 mm |
| Oblikovanje | |
| širina vtiča | 22 |
| Tip stikala | Crouzet 831613 |
| Izvedba | |
| Izvedba | standard |
| Ključni podatki o električni energiji | |
| napetost | 24VDC / 48V/50-60Hz |
| Moč preklapljanja | 4A/250VAC-1A/24VDC |
| tlak | |
| območje tlaka | 0...16 bar |
| Materiali | |
| Kontaktni material | srebro-nikelj |
| Material ohišja | umetna masa |
| Lastnosti | |
| tuljava | C001 |
| Pogon | PAS2005 |
| Pogon 2 | PAS |
Data sheets, Instructions, 3D-files and Certificates...
