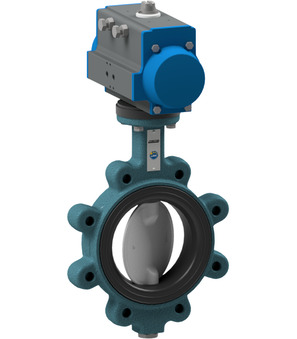

Zaporna loputa s pnevmatskim rotacijskim pogonom BULG-100-DUE-D22

Zaporna loputa s pnevmatskim rotacijskim pogonom BULG-100-DUE-D22

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D; izvedba s prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 100mm; Vgradna dolžina 52mm; prirobnica PN10/16; plošča Stahl verzinkt; Pogon PAD085

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 11.45 kg
Kratka številka artikla: BULG100DUED22
https://www.stasto.si/web/image/product.template/88099/image_1920?unique=b9bbba7

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D; izvedba s prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 100mm; Vgradna dolžina 52mm; prirobnica PN10/16; plošča Stahl verzinkt; Pogon PAD085

530,20 € 530.2 EUR 530,20 €

cena na zahtevo

  • Vmesnik ventila Namur
  • DN
  • dolžina
  • prirobnica
  • širina vtiča
  • Izvedba
  • napetost
  • območje tlaka
  • plošča
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 100 mm
dolžina 52 mm
prirobnica PN10/16
tlak
območje tlaka 0...10 bar
Materiali
plošča pocinkano jeklo
Lastnosti
Pogon PAD085

Podatkovni listi, navodila, datoteke 3D in certifikati...

V vašem jeziku
ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
Prenos
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
Prenos
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
Prenos
CAD / 3D
1
CADSTEP_BULG100DUED22.stp
Prenos

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BULG-D, BULC-D_CS.pdf
Prenos
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BULG-D, BULC-D_CS.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BULG-D, BULC-D_DA_DK.pdf
Prenos

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
Prenos
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
Prenos
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
Prenos

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BULG-D, BULC-D_EL_GR.pdf
Prenos

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
Prenos
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
Prenos
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
Prenos

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BULG-D, BULC-D_ES.pdf
Prenos

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BULG-D, BULC-D_FI.pdf
Prenos

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BULG-D, BULC-D_FR.pdf
Prenos

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BULG-D, BULC-D_HR.pdf
Prenos

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
Prenos
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
Prenos
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
Prenos

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BULG-D, BULC-D_IT.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BULG-D, BULC-D_NB_NO.pdf
Prenos

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BULG-D, BULC-D_NL.pdf
Prenos

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
Prenos
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
Prenos
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
Prenos

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BULG-D, BULC-D_RO.pdf
Prenos

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
Prenos
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
Prenos
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BULG-D, BULC-D_SV.pdf
Prenos
BULG-100-DUE-B x 1.0
Zaporna loputa s prostim koncem gredi BULG-100-DUE-B
Zaporna loputa s prostim koncem gredi serija BUL1-DPE-B, BULA-DPE-B, BULG-DPE-B, BULC-DPE-B, BULU-DPE-B, BULY-DPE-B; izvedba s prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; temperatura medija -10...+130°C; DN 100mm; Vgradna dolžina 52mm; območje tlaka 0…16bar; prirobnični tlak PN10/16; plošča Stahl verzinkt
Dodaj v košarico
Pnevmatski rotacijski pogon PAD085
PAD085 x 1.0
Pnevmatski rotacijski pogon PAD085
Pnevmatski rotacijski pogon serija PAD; ATEX II 2 G/D; dvosmerno delovanje; kot vrtenja 90°; v skladu z ISO 5211/NAMUR; območje delovnega tlaka maks. 8bar; premer 85mm; prirobnica ISO5211 F05/F07; ženski kvadratni 17mm; Vrtilni moment pri 5,5bar 96Nm
Dodaj v košarico
