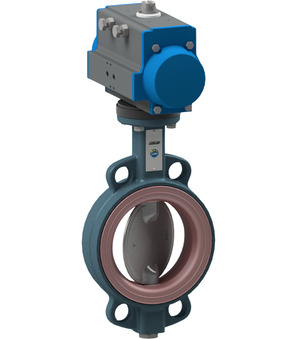

Zaporna loputa s pnevmatskim rotacijskim pogonom BUW2-080-DSC-S32

Zaporna loputa s pnevmatskim rotacijskim pogonom BUW2-080-DSC-S32

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; za abrazivne medije (npr. pesek, cement, itd.); ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo NBR s karboksilom; prirobnični tlak PN10/16/ANSI150; enosmerni pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+100°C; območje tlaka 0...6bar; DN 80mm; Vgradna dolžina 46mm; Pogon PAS0755

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 7.54 kg
Kratka številka artikla: BUW2080DSCS32
https://www.stasto.si/web/image/product.template/88139/image_1920?unique=b9bbba7

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; za abrazivne medije (npr. pesek, cement, itd.); ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo NBR s karboksilom; prirobnični tlak PN10/16/ANSI150; enosmerni pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+100°C; območje tlaka 0...6bar; DN 80mm; Vgradna dolžina 46mm; Pogon PAS0755

553,50 € 553.5 EUR 553,50 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 80 mm
dolžina 46 mm
tlak
območje tlaka 0...6 bar
Lastnosti
Pogon PAS0755

Podatkovni listi, navodila, datoteke 3D in certifikati...

V vašem jeziku
ZIP
Podatkovni listi
2
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Prenos
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Prenos
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Prenos
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Prenos
CAD / 3D
1
CADSTEP_BUW2080DSCS32.stp
Prenos

ZIP
Datové listy
2
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Prenos
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Prenos
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Prenos
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW2-DSC-D3_DA_DK.pdf
Prenos

ZIP
Datenblätter
2
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Prenos
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Prenos
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Prenos
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Prenos

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW2-DSC-D3_EL_GR.pdf
Prenos

ZIP
Data Sheets
2
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Prenos
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Prenos
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Prenos
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Prenos

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW2-DSC-D3_ES.pdf
Prenos

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW2-DSC-D3_FI.pdf
Prenos

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW2-DSC-D3_FR.pdf
Prenos

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW2-DSC-D3_HR.pdf
Prenos

ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Prenos
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Prenos
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Prenos
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Prenos

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW2-DSC-D3_IT.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW2-DSC-D3_NB_NO.pdf
Prenos

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW2-DSC-D3_NL.pdf
Prenos

ZIP
Karty katalogowe
2
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Prenos
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Prenos
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Prenos
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Prenos

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3_RO.pdf
Prenos

ZIP
Data Sheets
2
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Prenos
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Prenos
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Prenos
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW2-DSC-D3_SV.pdf
Prenos
BUW2-080-DSC-B x 1.0
Zaporna loputa s prostim koncem gredi BUW2-080-DSC-B
Zaporna loputa s prostim koncem gredi serija BUW2-DSC-B; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; za abrazivne medije (npr. pesek, cement, itd.); ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo NBR s karboksilom; prirobnični tlak PN10/16/ANSI150; temperatura medija -10...+100°C; območje tlaka 0...6bar; DN 80mm; Vgradna dolžina 46mm
Dodaj v košarico
Pnevmatski rotacijski pogon PAS0755
PAS0755 x 1.0
Pnevmatski rotacijski pogon PAS0755
Pnevmatski rotacijski pogon serija PAS; ATEX II 2 G/D; enosmerno delovanje; kot vrtenja 90°; v skladu z ISO 5211/NAMUR; območje delovnega tlaka maks. 8bar; premer 75mm; prirobnica ISO5211 F05/F07; ženski kvadratni 17mm; Vrtilni moment pri 5,5bar 17,5Nm
Dodaj v košarico
