Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3 Store
  1. Izdelki
  2. Armature
  3. Ventili, lopute in klinasti zasuni - avtomatski
  4. Zaporne lopute - pnevmatske
  5. Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3
  6. BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

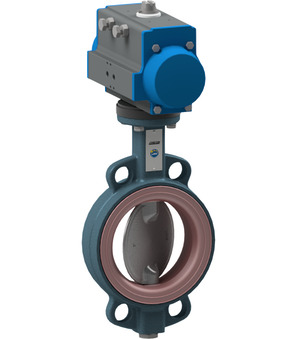

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; za abrazivne medije (npr. pesek, cement, itd.); ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo NBR s karboksilom; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+100°C; območje tlaka 0...6bar; DN 100mm; Vgradna dolžina 52mm; Pogon PAD063
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-LV-1
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC
EB0X13
Montažna škatla z mejnimi stikali; IP65; dvojni iniciator, primerno za pogone PAD/PAS052-270; Moč preklapljanja 10-30VDC/200mA; Tip stikala P&F NBN3-F25F-E8P; funkcija zapirač PNP; Material ohišja umetna masa

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 8.698 kg
Kratka številka artikla: BUW2100DSCD32ABS54C00122C00231LV1EB0X13
https://www.stasto.si/web/image/product.template/238103/image_1920?unique=24fee4a

BUW2-100-DSC-D32
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; za abrazivne medije (npr. pesek, cement, itd.); ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo NBR s karboksilom; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+100°C; območje tlaka 0...6bar; DN 100mm; Vgradna dolžina 52mm; Pogon PAD063
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-LV-1
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC
EB0X13
Montažna škatla z mejnimi stikali; IP65; dvojni iniciator, primerno za pogone PAD/PAS052-270; Moč preklapljanja 10-30VDC/200mA; Tip stikala P&F NBN3-F25F-E8P; funkcija zapirač PNP; Material ohišja umetna masa

897,30 € 897.3 EUR 897,30 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • funkcija
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
Vmesnik za pritrditev VDI/VDE 3845 80x30x20
Vmesnik za pritrditev 2 VDI/VDE 3845 80x30x30
Vmesnik ventila Namur 1/4"
DN 100 mm
dolžina 52 mm
funkcija
funkcija zapirač PNP
Oblikovanje
širina vtiča 22
Tip stikala P&F NBN3-F25F-E8
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 230V/50-60Hz
Moč preklapljanja 10...30VDC/200mA
tlak
območje tlaka 0...6 bar
Materiali
Material ohišja umetna masa
Lastnosti
tuljava C001
Pogon PAD063
Pogon 2 PAS
