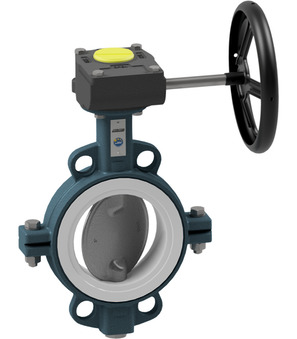

Zaporna loputa z ročnim polžastim pogonom BUW4-100-DSTS-G

Zaporna loputa z ročnim polžastim pogonom BUW4-100-DSTS-G

Metuljni ventil z ročnim menjalnikom; Zasnova vmesne prirobnice; Celotna dolžina v skladu z EN558−1R20; Stanovanja GGG40 z epoksidno prevleko; Disk in . Gred 1.4408; Manšete PTFE/silikon; Nazivni tlak v prirobnici PN10/16/ANSI150; Srednja temperatura -10...+190°C; Območje tiskanja 0...10bar; DN 100mm; Dolžina namestitve 52mm

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 9.524 kg
Kratka številka artikla: BUW4100DSTSG
https://www.stasto.si/web/image/product.template/221124/image_1920?unique=b9bbba7

Metuljni ventil z ročnim menjalnikom Serija BUW4-DSTS-G; Zasnova vmesne prirobnice; Celotna dolžina v skladu z EN558−1R20; Stanovanja GGG40 z epoksidno prevleko; Disk in . Gred 1.4408; Manšete PTFE/silikon; Nazivni tlak v prirobnici PN10/16/ANSI150; Srednja temperatura -10...+190°C; Območje tiskanja 0...10bar; DN 100mm; Dolžina namestitve 52mm

1 .064,60 € 1064.6 EUR 1 .064,60 €

cena na zahtevo

  • DN
  • dolžina
  • območje tlaka

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 100 mm
dolžina 52 mm
tlak
območje tlaka 0...10 bar

Podatkovni listi, navodila, datoteke 3D in certifikati...

V vašem jeziku
ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa z ročnim polžastim pogonom serija BUW4-DSTS-G_SL.pdf
Prenos
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa z ročnim polžastim pogonom serija BUW4-DSTS-G_SL.pdf
Prenos
CAD / 3D
1
CADSTEP_BUW4100DSTSG.stp
Prenos

ZIP
Datové listy
1
Datový list_uzavírací klapka s ruční převodovkou série BUW4-DSTS-G_CS.pdf
Prenos
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s ruční převodovkou série BUW4-DSTS-G_CS.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjældventil med håndgear Serie BUW4-DSTS-G_DA_DK.pdf
Prenos

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Handgetriebe Serie BUW4-DSTS-G_DE.pdf
Prenos
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Handgetriebe Serie BUW4-DSTS-G_DE.pdf
Prenos

ZIP
Data Sheets
1
Δελτίο δεδομένων_Βαλβίδα πεταλούδας απομόνωσης με χειροκίνητο μειωτήρα ταχυτήτων Σειρά BUW4-DSTS-G_EL_GR.pdf
Prenos

ZIP
Assembly and Operating Instructions
2
Assembly instruction_Butterfly valve with manual gear box Series BUW4-DSTS-G_EN.pdf
Prenos
Data sheet_Butterfly valve with manual gear box Series BUW4-DSTS-G_EN.pdf
Prenos

ZIP
Assembly and Operating Instructions
1
Ficha técnica_Válvula de mariposa con reductor manual Serie BUW4-DSTS-G_ES.pdf
Prenos

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili käsivaihteella Sarja BUW4-DSTS-G_FI.pdf
Prenos

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec réducteur manuel Série BUW4-DSTS-G_FR.pdf
Prenos

ZIP
Data Sheets
1
Podatkovni list_Zaporni leptir ventil s ručnim reduktorom Serija BUW4-DSTS-G_HR.pdf
Prenos

ZIP
Adatlapok
1
Adatlap_pillangószelep kézi forgatókerékkel sorozat BUW4-DSTS-G_HU.pdf
Prenos
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pillangószelep kézi forgatókerékkel sorozat BUW4-DSTS-G_HU.pdf
Prenos

ZIP
Assembly and Operating Instructions
1
Scheda tecnica_Serranda di intercettazione con riduttore manuale Serie BUW4-DSTS-G_IT.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Avstengningsspjeldventil med håndgir Serie BUW4-DSTS-G_NB_NO.pdf
Prenos

ZIP
Data Sheets
1
Datasheet_Vlinderklep met handbediening Serie BUW4-DSTS-G_NL.pdf
Prenos

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z przekładnią Seria BUW4-DSTS-G_PL.pdf
Prenos
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z przekładnią Seria BUW4-DSTS-G_PL.pdf
Prenos

ZIP
Assembly and Operating Instructions
1
Fișă de date_Supapă fluture cu cutie de viteze manuală serie BUW4-DSTS-G_RO.pdf
Prenos

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa ručnom menjačkom kutijom serije BUW4-DSTS-G_SRLATIN.pdf
Prenos
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa ručnom menjačkom kutijom serije BUW4-DSTS-G_SRLATIN.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjällventil med handväxel Serie BUW4-DSTS-G_SV.pdf
Prenos
BUW4-100-DSTS-B x 1.0
BUW4-100-DSTS-B
Zaporna loputa s prostim koncem gredi; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1 R20; ohišje GGG40 prevlečeno z epoksijem; plošča in gred 1.4408; tesnilo PTFE/silikon; prirobnični tlak PN10/16/ANSI150; temperatura medija -10...+190°C; območje tlaka 0...10bar; DN 100mm; Vgradna dolžina 52mm
Dodaj v košarico
GB02-07/11-01
GB02-07/11-01 x 1.0
GB02-07/11-01
pogon; ohišje siva litina; stopnja zaščite IP67; ATEX cona 1/21; Vrtilni moment 150Nm; prirobnica ISO5211 F07; ženski kvadratni 11mm
