BUW6-050-DUE-D22-ABS54-C001-03-C002-31-LV-2

Price:

524,00 €
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2 Store
  1. Izdelki
  2. Armature
  3. Ventili, lopute in klinasti zasuni - avtomatski
  4. Zaporne lopute - pnevmatske
  5. Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2
  6. BUW6-050-DUE-D22-ABS54-C001-03-C002-31-LV-2
BUW6-050-DUE-D22-ABS54-C001-03-C002-31-LV-2
Cevni membranski ventil PI04-12-NZS-51
Cevni membranski ventil PI04-12-NZS-51
725,32 €
725,32 €
BUW6-050-DUE-D22-ABS54-C001-03-C002-31-LVCV20-2
BUW6-050-DUE-D22-ABS54-C001-03-C002-31-LVCV20-2
531,76 €
531,76 €

BUW6-050-DUE-D22-ABS54-C001-03-C002-31-LV-2

BUW6-050-DUE-D22

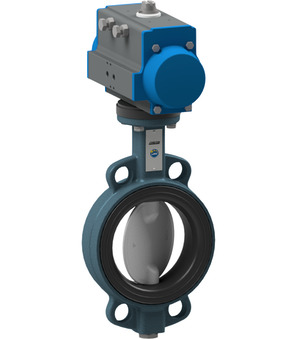

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 50mm; Vgradna dolžina 43mm; plošča Stahl verzinkt; Pogon PAD063
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 5.07 kg
Kratka številka artikla:BUW6050DUED22ABS54C00103C00231LV2
https://www.stasto.si/web/image/product.template/203389/image_1920?unique=156389b

BUW6-050-DUE-D22
Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 50mm; Vgradna dolžina 43mm; plošča Stahl verzinkt; Pogon PAD063
ABS54
Montažni krmilni ventil serija ABS; regulacija hitrosti; primerno za pnevmatske zaporne lopute; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD/PAS052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

524,00 € 524.0 EUR 524,00 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • plošča
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
Vmesnik ventila Namur 1/4"
DN 50 mm
dolžina 43 mm
Oblikovanje
širina vtiča 22
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC / 48V/50-60Hz
tlak
območje tlaka 0...10 bar
Materiali
plošča pocinkano jeklo
Lastnosti
tuljava C001
Pogon PAD063
Pogon 2 PAS
