Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2 Store
  1. Izdelki
  2. Armature
  3. Ventili, lopute in klinasti zasuni - avtomatski
  4. Zaporne lopute - pnevmatske
  5. Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2
  6. BUW6-080-DSE-D22

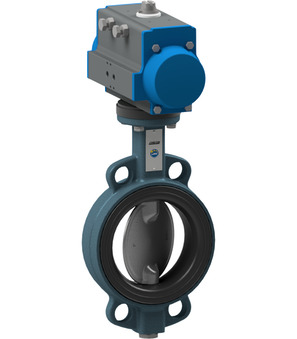

Zaporna loputa s pnevmatskim rotacijskim pogonom BUW6-080-DSE-D22

Zaporna loputa s pnevmatskim rotacijskim pogonom BUW6-080-DSE-D22

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 80mm; Vgradna dolžina 46mm; Pogon PAD075

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 6.93 kg
Kratka številka artikla: BUW6080DSED22
https://www.stasto.si/web/image/product.template/88253/image_1920?unique=267b8b8

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 80mm; Vgradna dolžina 46mm; Pogon PAD075

486,50 € 486.5 EUR 486,50 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • funkcija
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 80 mm
dolžina 46 mm
tlak
območje tlaka 0...10 bar
Lastnosti
Pogon PAD075

Podatkovni listi, navodila, datoteke 3D in certifikati...

V vašem jeziku
ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2_SL.pdf
Prenos
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2_SL.pdf
Prenos
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-D2_SL.pdf
Prenos
CAD / 3D
1
CADSTEP_BUW6080DSED22.stp
Prenos

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-D2_CS.pdf
Prenos
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-D2_CS.pdf
Prenos
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-D2_CS.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW6-DSE-D2_DA_DK.pdf
Prenos

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2_DE.pdf
Prenos
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2_DE.pdf
Prenos
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-D2_DE.pdf
Prenos

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW6-DSE-D2_EL_GR.pdf
Prenos

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW6-DSE-D2_EN.pdf
Prenos
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW6-DSE-D2_EN.pdf
Prenos
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW6-DSE-D2_EN.pdf
Prenos

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW6-DSE-D2_ES.pdf
Prenos

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW6-DSE-D2_FI.pdf
Prenos

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW6-DSE-D2_FR.pdf
Prenos

ZIP
Data Sheets
1
Podatkovni list_Leptir-ventil s pneumatskim rotacijskim pogonom Serija BUW6-DSE-D2_HR.pdf
Prenos

ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2_HU.pdf
Prenos
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2_HU.pdf
Prenos
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2_HU.pdf
Prenos

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW6-DSE-D2_IT.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW6-DSE-D2_NB_NO.pdf
Prenos

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW6-DSE-D2_NL.pdf
Prenos

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2_PL.pdf
Prenos
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2_PL.pdf
Prenos
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW6-DSE-D2_PL.pdf
Prenos

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-D2_RO.pdf
Prenos

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2_SRLATIN.pdf
Prenos
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2_SRLATIN.pdf
Prenos
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-D2_SRLATIN.pdf
Prenos

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW6-DSE-D2_SV.pdf
Prenos
BUW6-080-DSE-B x 1.0
Zaporna loputa s prostim koncem gredi BUW6-080-DSE-B
Zaporna loputa s prostim koncem gredi serija BUW1-DSE-B, BUW2-DSE-B, BUW6-DSE-B, BUWC-DSE-B, BUWV-DSE-B, BUWZ-DSE-B; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; plošča 1.4408; gred 1.4016; tesnilo EPDM; temperatura medija -10...+130°C; DN 80mm; Vgradna dolžina 46mm; območje tlaka 0…16bar; prirobnica PN10/16/ANSI150
Dodaj v košarico
Pnevmatski rotacijski pogon PAD075
PAD075 x 1.0
Pnevmatski rotacijski pogon PAD075
Pnevmatski rotacijski pogon serija PAD; ATEX II 2 G/D; dvosmerno delovanje; kot vrtenja 90°; v skladu z ISO 5211/NAMUR; območje delovnega tlaka maks. 8bar; premer 75mm; prirobnica ISO5211 F05/F07; ženski kvadratni 17mm; Vrtilni moment pri 5,5bar 66Nm
