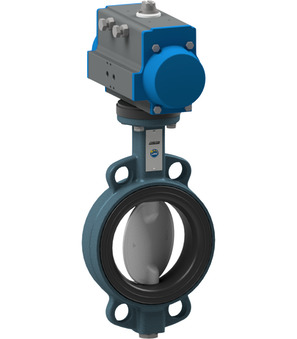

Zaporna loputa s pnevmatskim rotacijskim pogonom BUW6-100-DUE-D22

Zaporna loputa s pnevmatskim rotacijskim pogonom BUW6-100-DUE-D22

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 100mm; Vgradna dolžina 52mm; plošča Stahl verzinkt; Pogon PAD085

Številka Intrastata: 84818085
Država izvora: Italija
Teža: 9.5 kg
Kratka številka artikla: BUW6100DUED22
https://www.stasto.si/web/image/product.template/88297/image_1920?unique=b9bbba7

Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DE-D2; izvedba z vmesno prirobnico; dolžina v skladu z EN558−1R20; ohišje GGG40 prevlečeno z epoksijem; gred 1.4016; tesnilo EPDM; prirobnični tlak PN10/16/ANSI150; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+130°C; območje tlaka 0...10bar; DN 100mm; Vgradna dolžina 52mm; plošča Stahl verzinkt; Pogon PAD085

507,00 € 507.0 EUR 507,00 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • plošča
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 100 mm
dolžina 52 mm
tlak
območje tlaka 0...10 bar
Materiali
plošča pocinkano jeklo
Lastnosti
Pogon PAD085
