material guma; primerno za priključek spodaj/zadaj
zaščitni pokrov -
Profilno tesnilo za manometer
-
material medenina
Samotesnilni reducirni nastavek -
Podaljšek
Manometrski priključek serija TH93 -
Blažilnik za manometer serija AB01
-
priključni zatič; merjenje tlaka samo horizontalno; cevna objemka v skladu z DIN 16283, AF27; delovni tlak maks. 160 barov pri 120°C pred sifonom, maks. 120 barov pri 300°C pred sifonom, maks. 100 barov pri 400°C pred sifonomSifon v obliki črke U v skladu z DIN 16282 serija SI001
-
varilni priključek; merjenje tlaka samo horizontalno; cevna objemka v skladu z DIN 16283, AF27; delovni tlak maks. 160 barov pri 120°C pred sifonom, maks. 120 barov pri 300°C pred sifonom, maks. 100 barov pri 400°C pred sifonomSifon v obliki črke U v skladu z DIN 16282 serija SI002
-
priključni zatič; merjenje tlaka samo vertikalno; cevna objemka v skladu z DIN 16283, AF27; delovni tlak maks. 160 barov pri 120°C pred sifonom, maks. 120 barov pri 300°C pred sifonom, maks. 100 barov pri 400°C pred sifonomSifon v krožni obliki v skladu z DIN 16282 serija SI003
-
varilni priključek; merjenje tlaka samo vertikalno; cevna objemka v skladu z DIN 16283, AF27; delovni tlak maks. 160 barov pri 120°C pred sifonom, maks. 120 barov pri 300°C pred sifonom, maks. 100 barov pri 400°C pred sifonom
Sifon v krožni obliki v skladu z DIN 16282 serija SI004 -
notranji navoj/notranji navoj; temperatura maks. 50°C; odprtina za izpust
Manometrska zaporna pipa serija MSC01 -
notranji navoj/zatič; temperatura maks. 50°C; odprtina za izpust
Manometrska zaporna pipa serija MSC02 -
notranji navoj/vrtljiva objemka; temperatura maks. 50°C; odprtina za izpust
Manometrska zaporna pipa serija MSC03 -
zatič/vrtljiva objemka; temperatura maks. 50°C; odprtina za izpust
Manometrska zaporna pipa serija MSC04 -
zatič/cevna objemka; temperatura maks. 50°C; odprtina za izpust
Manometrska zaporna pipa serija MSC05 -
z odprtino za izpust; merjenje tlaka izvedemo le ob pritisnjenem batu, po sprostitvi bata sledi ločitev sistema avtomatsko; manometer ni pod tlakom v osnovnem položaju; območje tlaka maks. 25bar, DVGW-certifikat maks. 4bar
Manometrska pipa s tipko serija MPB01 -
v skladu z DIN 16270; zatič/cevna objemka
Manometrski zaporni ventil serija MSV01 -

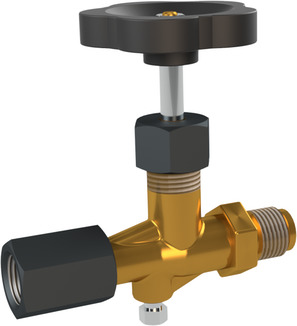

v skladu z DIN 16270; zatič/vrtljiva objemka, nastavek za držalo za merilno napravo
Manometrski zaporni ventil serija MSV02 -

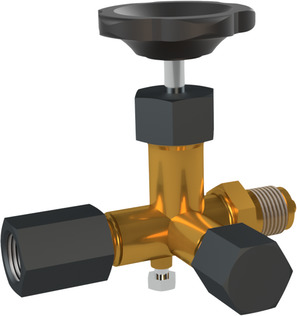

v skladu z DIN 16271; zatič/cevna objemka s preizkusnim čepom M20x1,5
Manometrski zaporni ventil serija MSV03 -
v skladu z DIN 16271; zatič/vrtljiva objemka, ročica za držalo merilnega instrumenta s preizkusnim čepom M20x1,5
Manometrski zaporni ventil serija MSV04 -

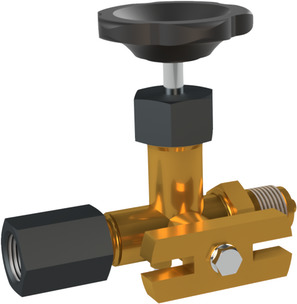

v skladu z DIN 16271; zatič/cevna objemka s testno prirobnico 60x25x10
Manometrski zaporni ventil serija MSV05
Dodatki za manometre
| zunanji navoj | notranji navoj | Vrsta | Zaporedje |
|---|---|---|---|
| 1/4" | 1/8" | TH97-14-18-B | 12590002 |
| 3/8" | 1/4" | TH97-38-14-B | 12590003 |
| 1/2" | 1/4" | TH97-12-14-B | 12590004 |
| zunanji navoj | notranji navoj | material | tlačna ocena | Vrsta | Zaporedje |
|---|---|---|---|---|---|
| G 1/8" | G 1/4" | Messing | PN250 | TH93-18-14-B | 12600000 |
| G 1/4" | G 1/8" | Messing | PN250 | TH93-14-18-B | 12600001 |
| G 1/4" | G 1/4" | Messing | PN250 | TH93-14-B | 12600002 |
| 1/4" NPT | G 1/4" | Messing | PN250 | TH93-14N-14-B | 12600003 |
| G 1/4" | G 3/8" | Messing | PN250 | TH93-14-38-B | 12600004 |
| G 1/4" | G 1/2" | Messing | PN250 | TH93-14-12-B | 12600005 |
| M12x1,5 | G 1/4" | Messing | PN250 | TH93-M12X1,5-14-B | 12600006 |
| M12x1,5 | G 1/2" | Messing | PN250 | TH93-M12X1,5-12-B | 12600007 |
| G 3/8" | G 1/4" | Messing | PN250 | TH93-38-14-B | 12600008 |
| G 3/8" | G 1/2" | Messing | PN250 | TH93-38-12-B | 12600009 |
