Tlačno krmiljen sedežni ventil serija SE25-ST Store
  1. Izdelki
  2. Armature
  3. Ventili, lopute in klinasti zasuni - avtomatski
  4. Sedežni ventili - pnevmatski
  5. Tlačno krmiljen sedežni ventil serija SE25-ST
  6. SE25-32-ST51-ABS30-C001-22-C002-31-6

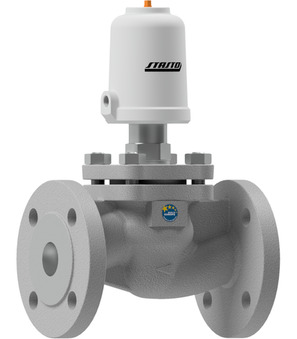

SE25-32-ST51-ABS30-C001-22-C002-31-6

SE25-32-ST51-ABS30-C001-22-C002-31-6

SE25-32-ST51
Tlačno krmiljen sedežni ventil serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Ohišje legirano jeklo 1.4408; tesnilo PTFE; prirobnica PN40; za plinaste medije; zapiranje s tokom medijev; temperatura medija -30...+170°C; DN 32mm; delovni tlak 0…8bar; Krmilni tlak 5…10bar; premer Pogon 50mm
ABS30
Montažni krmilni ventil serija ABS; Dušilci zvoka; primerno za tlačno krmiljene sedežne ventile serija SE, cevni membranski ventili serija PI03, serija PI04; 3/2-Wegemagnetventil (PS125-18-C); standardna tuljava C001; širina vtiča 22mm; Pogon 50 mm
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

Številka Intrastata: 84818079
Država izvora: Nemčija
Teža: 5.654 kg
Kratka številka artikla: SE2532ST51ABS30C00122C002316
https://www.stasto.si/web/image/product.template/209543/image_1920?unique=1c051dc

SE25-32-ST51
Tlačno krmiljen sedežni ventil serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; ohišje legirano jeklo 1.4408; tesnilo PTFE; prirobnica PN40; za plinaste medije; zapiranje s tokom medijev; temperatura medija -30...+170°C; DN 32mm; delovni tlak 0…8bar; Krmilni tlak 5…10bar; premer Pogon 50mm
ABS30
Montažni krmilni ventil serija ABS; Dušilci zvoka; primerno za tlačno krmiljene sedežne ventile serija SE, cevne membranske ventile serija PI03, serija PI04; 3/2-Wegemagnetventil (PS125-18-C); standardna tuljava C001; širina vtiča 22mm; Pogon 50 mm
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

1 .116,70 € 1116.7 EUR 1 .116,70 €

cena na zahtevo

  • DN
  • dolžina kabla
  • prirobnica
  • premer Pogon
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • delovni tlak
  • Krmilni tlak
  • tuljava
  • Pogon
  • certifikat

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 32 mm
prirobnica PN40
premer Pogon 50 mm
Oblikovanje
širina vtiča 22 mm
Izvedba
Izvedba ATEX
Ključni podatki o električni energiji
napetost 230V/50-60Hz
tlak
delovni tlak 0...8 bar
Krmilni tlak 5...10 bar
Lastnosti
tuljava C001
Pogon 50 mm

Podatkovni listi, navodila, datoteke 3D in certifikati...

V vašem jeziku
ZIP
Podatkovni listi
3
Podatkovni list_Magnetna tuljava Tip C001_SL.pdf
C001-22
Prenos
Podatkovni list_Tlačno krmiljen sedežni ventil serija SE25-ST_SL.pdf
Prenos
Podatkovni list_vtičnica Tip C002_SL.pdf
C002-31-6
Prenos
Izjave o skladnosti
2
Izjava o skladnosti_Magnetna tuljava Tip C001_SL.pdf
C001-22
Prenos
Izjava o skladnosti_Montažni krmilni ventil ABS30_SL.pdf
ABS30
Prenos
CAD / 3D
4
.stp
C001-22
Prenos
CADSTEP_ABS30.stp
ABS30
Prenos
CADSTEP_C002316.stp
C002-31-6
Prenos
CADSTEP_SE2532ST51.stp
SE25-32-ST51
Prenos

ZIP
Datové listy
3
Datový list_Sedlový ventil - tlakem ovládaný série SE25-ST_CS.pdf
Prenos
Datový list_konektor Typ C002_CS.pdf
C002-31-6
Prenos
Datový list_magnetická cívka typ C001_CS.pdf
C001-22
Prenos
Prohlášení o shodě
2
Prohlášení o shodě_Pilotventil, namontovaný ABS30_CS.pdf
ABS30
Prenos
Prohlášení o shodě_magnetická cívka typ C001_CS.pdf
C001-22
Prenos

ZIP
Data Sheets
3
Datablad_Apparatstikdåse Type C002_DA_DK.pdf
C002-31-6
Prenos
Datablad_Magnetspole Type C001_DA_DK.pdf
C001-22
Prenos
Datablad_Trykstyret sædeventil Serie SE25-ST_DA_DK.pdf
Prenos

ZIP
Datenblätter
3
Datenblatt_Druckgesteuertes Sitzventil Serie SE25-ST_DE.pdf
Prenos
Datenblatt_Gerätesteckdose Typ C002_DE.pdf
C002-31-6
Prenos
Datenblatt_Magnetspule Typ C001_DE.pdf
C001-22
Prenos
Konformitätserklärungen
2
Konformitätserklärung_Aufgebautes Steuerventil ABS30_DE.pdf
ABS30
Prenos
Konformitätserklärung_Magnetspule Typ C001_DE.pdf
C001-22
Prenos

ZIP
Data Sheets
3
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος C001_EL_GR.pdf
C001-22
Prenos
Δελτίο δεδομένων_Πιλοτικά ελεγχόμενη βαλβίδα έδρας υπό πίεση Σειρά SE25-ST_EL_GR.pdf
Prenos
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής Τύπος C002_EL_GR.pdf
C002-31-6
Prenos

ZIP
Data Sheets
3
Data sheet_Coil Type C001_EN.pdf
C001-22
Prenos
Data sheet_Connector Type C002_EN.pdf
C002-31-6
Prenos
Data sheet_Pneumatically operated seat valve Series SE25-ST_EN.pdf
Prenos
Declarations of Conformity
2
Declaration of conformity_Coil Type C001_EN.pdf
C001-22
Prenos
Declaration of conformity_Mounted pilot valve ABS30_EN.pdf
ABS30
Prenos

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo C001_ES.pdf
C001-22
Prenos
Ficha técnica_Toma de equipo Tipo C002_ES.pdf
C002-31-6
Prenos
Ficha técnica_Válvula de asiento pilotada por presión Serie SE25-ST_ES.pdf
Prenos

ZIP
Data Sheets
3
Tietolehti_Laiteliitinpistorasia Tyyppi C002_FI.pdf
C002-31-6
Prenos
Tietolehti_Magneettikela Tyyppi C001_FI.pdf
C001-22
Prenos
Tietolehti_Paineohjattu istukkaventtiili Sarja SE25-ST_FI.pdf
Prenos

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type C001_FR.pdf
C001-22
Prenos
Fiche technique_Prise d’appareil Type C002_FR.pdf
C002-31-6
Prenos
Fiche technique_Soupape à siège pilotée par pression Série SE25-ST_FR.pdf
Prenos

ZIP
Data Sheets
3
Podatkovni list_Magnetska zavojnica Tip C001_HR.pdf
C001-22
Prenos
Podatkovni list_Tlačno upravljani sjedeći ventil Serija SE25-ST_HR.pdf
Prenos
Podatkovni list_Utičnica za uređaj Tip C002_HR.pdf
C002-31-6
Prenos

ZIP
Adatlapok
3
Adatlap_mágnestekercs típus C001_HU.pdf
C001-22
Prenos
Adatlap_pneumatikusan vezérelt ülékes szelep sorozat SE25-ST_HU.pdf
Prenos
Adatlap_stekker C002 típus_HU.pdf
C002-31-6
Prenos
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_mágnestekercs típus C001_HU.pdf
C001-22
Prenos
Megfelelőségi nyilatkozat_szerelt vezérlőszelep ABS30_HU.pdf
ABS30
Prenos

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo C001_IT.pdf
C001-22
Prenos
Scheda tecnica_Presa per apparecchi Tipo C002_IT.pdf
C002-31-6
Prenos
Scheda tecnica_Valvola a sede comandata dalla pressione Serie SE25-ST_IT.pdf
Prenos

ZIP
Data Sheets
3
Datablad_Apparatkontakt Type C002_NB_NO.pdf
C002-31-6
Prenos
Datablad_Magnetspole Type C001_NB_NO.pdf
C001-22
Prenos
Datablad_Trykkstyrt seteventil Serie SE25-ST_NB_NO.pdf
Prenos

ZIP
Data Sheets
3
Datasheet_Apparaatcontactdoos Type C002_NL.pdf
C002-31-6
Prenos
Datasheet_Drukgestuurd zittingventiel Serie SE25-ST_NL.pdf
Prenos
Datasheet_Magneetspoel Type C001_NL.pdf
C001-22
Prenos

ZIP
Karty katalogowe
3
Arkusz danych_cewka elektromagnetyczna typ C001_PL.pdf
C001-22
Prenos
Arkusz danych_wtyczka Typ C002_PL.pdf
C002-31-6
Prenos
Arkusz danych_zawór grzybkowy z napędem pneumatycznym Seria SE25-ST_PL.pdf
Prenos
Deklaracje zgodności
2
Deklaracja zgodności_cewka elektromagnetyczna typ C001_PL.pdf
C001-22
Prenos
Deklaracja zgodności_zamontowany zawór sterujący ABS30_PL.pdf
ABS30
Prenos

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip C001_RO.pdf
C001-22
Prenos
Fișă de date_Supapă cu clapetă controlată de presiune serie SE25-ST_RO.pdf
Prenos
Fișă de date_conector Tip C002_RO.pdf
C002-31-6
Prenos

ZIP
Data Sheets
3
Tehnički list_konektor Tip C002_SRLATIN.pdf
C002-31-6
Prenos
Tehnički list_namotaj tip C001_SRLATIN.pdf
C001-22
Prenos
Tehnički list_pneumatski upravljani ventil sa sedištem serije SE25-ST_SRLATIN.pdf
Prenos
Declarations of Conformity
2
Deklaracija o usklađenosti_montiran kontrolni ventil ABS30_SRLATIN.pdf
ABS30
Prenos
Deklaracija o usklađenosti_namotaj tip C001_SRLATIN.pdf
C001-22
Prenos

ZIP
Data Sheets
3
Datablad_Apparatuttag Typ C002_SV.pdf
C002-31-6
Prenos
Datablad_Magnetspole Typ C001_SV.pdf
C001-22
Prenos
Datablad_Tryckstyrd sätesventil Serie SE25-ST_SV.pdf
Prenos
Tlačno krmiljen sedežni ventil SE25-32-ST51
SE25-32-ST51 x 1.0
Tlačno krmiljen sedežni ventil SE25-32-ST51
Tlačno krmiljen sedežni ventil serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; ohišje legirano jeklo 1.4408; tesnilo PTFE; prirobnica PN40; za plinaste medije; zapiranje s tokom medijev; temperatura medija -30...+170°C; DN 32mm; delovni tlak 0…8bar; Krmilni tlak 5…10bar; premer Pogon 50mm
Dodaj v košarico
Montažni krmilni ventil ABS30
ABS30 x 1.0
Montažni krmilni ventil ABS30
Montažni krmilni ventil serija ABS; Dušilci zvoka; primerno za tlačno krmiljene sedežne ventile serija SE, cevne membranske ventile serija PI03, serija PI04; 3/2-Wegemagnetventil (PS125-18-C); standardna tuljava C001; širina vtiča 22mm; Pogon 50 mm
Dodaj v košarico
