Tlačno krmiljen sedežni ventil serija SE25-ST Store
  1. Izdelki
  2. Armature
  3. Ventili, lopute in klinasti zasuni - avtomatski
  4. Sedežni ventili - pnevmatski
  5. Tlačno krmiljen sedežni ventil serija SE25-ST
  6. SE25-65-ST81-ABS31-BDA08024CS-C003-31-CV20-6

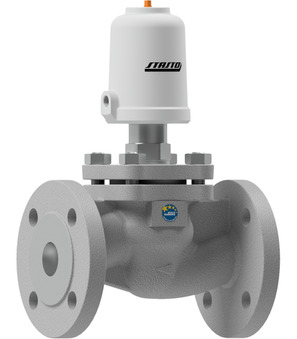

SE25-65-ST81-ABS31-BDA08024CS-C003-31-CV20-6

SE25-65-ST81-ABS31-BDA08024CS-C003-31-CV20-6

SE25-65-ST81
Tlačno krmiljen sedežni ventil serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; Ohišje legirano jeklo 1.4408; tesnilo PTFE; prirobnica PN40; za plinaste medije; zapiranje s tokom medijev; temperatura medija -30...+170°C; DN 65mm; delovni tlak 0…6bar; Krmilni tlak 5…10bar; premer Pogon 80mm
ABS31
Montažni krmilni ventil serija ABS; Dušilci zvoka; primerno za tlačno krmiljene sedežne ventile serija SE, cevni membranski ventili serija PI03, serija PI04; 3/2-potni magnetni ventil (31A3AV20); standardna tuljava BDA; širina vtiča 32mm; Pogon 80 mm/125 mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-31-CV20-6
vtičnica; širina vtiča 32mm; z vbrizganim PVC kablom (2 m); napetost 0...250VAC/DC

Številka Intrastata: 84818079
Država izvora: Nemčija
Teža: 5.99 kg
Kratka številka artikla: SE2565ST81ABS31BDA08024CSC00331CV206
https://www.stasto.si/web/image/product.template/209596/image_1920?unique=1c051dc

SE25-65-ST81
Tlačno krmiljen sedežni ventil serija SE25-ST; ATEX II 2G Ex h IIC T6…T2 X Gb / II 2D Ex h IIIC 85°C…220°C X Db; NC; ohišje legirano jeklo 1.4408; tesnilo PTFE; prirobnica PN40; za plinaste medije; zapiranje s tokom medijev; temperatura medija -30...+170°C; DN 65mm; delovni tlak 0…6bar; Krmilni tlak 5…10bar; premer Pogon 80mm
ABS31
Montažni krmilni ventil serija ABS; Dušilci zvoka; primerno za tlačno krmiljene sedežne ventile serija SE, cevne membranske ventile serija PI03, serija PI04; 3/2-potni magnetni ventil (31A3AV20); standardna tuljava BDA; širina vtiča 32mm; Pogon 80 mm/125 mm
BDA08024CS
Magnetna tuljava Tip BDA; standard; širina vtiča 32mm; napetost 24VDC
C003-31-CV20-6
vtičnica; širina vtiča 32mm; z vbrizganim PVC kablom (2 m); napetost 0...250VAC/DC

2 .850,40 € 2850.4 EUR 2 .850,40 €

cena na zahtevo

  • DN
  • dolžina kabla
  • prirobnica
  • premer Pogon
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • delovni tlak
  • Krmilni tlak
  • tuljava
  • Pogon
  • certifikat

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
DN 65 mm
prirobnica PN40
premer Pogon 80 mm
Oblikovanje
širina vtiča 32 mm
Izvedba
Izvedba ATEX
Ključni podatki o električni energiji
napetost 24VDC
Vrsta napetosti DC
tlak
delovni tlak 0...6 bar
Krmilni tlak 5...10 bar
Lastnosti
tuljava BDA
Pogon 80 mm/125 mm
certifikat CE
