2/2-potni magnetni ventil serija SL200, 21H Store
  1. Izdelki
  2. Armature
  3. Magnetni ventili za tekočine in pline
  4. 2/2-potni magnetni ventili - predkrmiljeni
  5. 2/2-potni magnetni ventil serija SL200, 21H
  6. SL200-12-BDV08230AY-C003-32-LV-1

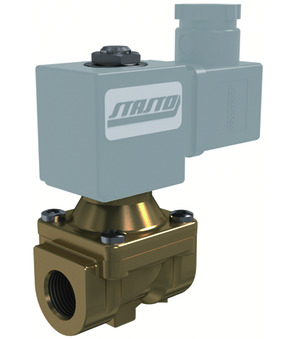

SL200-12-BDV08230AY-C003-32-LV-1

SL200-12-BDV08230AY-C003-32-LV-1

SL200-12
2/2-potni magnetni ventil serija SL200, 21H; predkrmiljenje; NC; telo medenina; tesnilo NBR; temperatura medija -10...+90°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,1...20bar; tlak DC 0,1...10bar; dolžina 50mm
BDV08230AY
Magnetna tuljava Tip BDV; za vlažno okolje; certifikat CSA/UL/VDE; širina vtiča 32mm; napetost 230V/50Hz, 240V/60Hz
C003-32-LV-1
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

Intrastat No.: 84818099
Country of origin: Italija
Weight: 0.59 kg
Short Itemnumber: SL20012BDV08230AYC00332LV1
https://www.stasto.si/web/image/product.template/217693/image_1920?unique=0dc014c

SL200-12
2/2-potni magnetni ventil serija SL200, 21H; predkrmiljenje; NC; telo medenina; tesnilo NBR; temperatura medija -10...+90°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,1...20bar; tlak DC 0,1...10bar; dolžina 50mm
BDV08230AY
Magnetna tuljava Tip BDV; za vlažno okolje; certifikat CSA/UL/VDE; širina vtiča 32mm; napetost 230V/50Hz, 240V/60Hz
C003-32-LV-1
vtičnica; širina vtiča 32mm; z vgrajeno LED-rumeno in VDR; napetost 230VAC/DC

97,60 € 97.6 EUR 97,60 €

cena na zahtevo

  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Izvedba
  • napetost
  • Vrsta napetosti
  • tlak AC
  • tlak DC
  • tesnilo
  • tuljava
  • temperatura medija
  • certifikat

Ta kombinacija ne obstaja.

Availability:
Kontakt

Souporaba

dimenzija
notranji navoj G 1/2"
DN 12 mm
dolžina 50 mm
Oblikovanje
širina vtiča 32 mm
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 230V/50Hz-240V/60Hz
Vrsta napetosti AC
tlak
tlak AC 0,1...20 bar
tlak DC 0,1...10 bar
Materiali
tesnilo NBR
Lastnosti
tuljava BDV
temperatura medija -10...+90 °C
certifikat UL/CSA/VDE

Data sheets, Instructions, 3D-files and Certificates...

In your language
ZIP
Podatkovni listi
3
Podatkovni list_2/2-potni magnetni ventil serija SL200, 21H_SL.pdf
Download
Podatkovni list_Magnetna tuljava Tip BDV_SL.pdf
BDV08230AY
Download
Podatkovni list_vtičnica_SL.pdf
C003-32-LV-1
Download
Navodila za montažo in uporabo
1
Navodila za montažo in uporabo_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Download
Izjave o skladnosti
2
Izjava o skladnosti_2/2-potni magnetni ventili - predkrmiljeni_SL.pdf
Download
Izjava o skladnosti_Magnetna tuljava Tip BDV_SL.pdf
BDV08230AY
Download
CAD / 3D
2
CADSTEP_BDV08230AY.stp
BDV08230AY
Download
CADSTEP_C00332LV1.stp
C003-32-LV-1
Download

ZIP
Datové listy
3
Datový list_2/2 cestný elektromagnetický ventil série SL200, 21H_CS.pdf
Download
Datový list_konektor_CS.pdf
C003-32-LV-1
Download
Datový list_magnetická cívka typ BDV_CS.pdf
BDV08230AY
Download
Montážní a provozní návody
1
Návod k montáži a obsluze_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Download
Prohlášení o shodě
2
Prohlášení o shodě_2/2-cestné elektromagnetické ventily - nepřímo řízené_CS.pdf
Download
Prohlášení o shodě_magnetická cívka typ BDV_CS.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Datablad_2/2-vejs magnetventil Serie SL200, 21H_DA_DK.pdf
Download
Datablad_Apparatstikdåse_DA_DK.pdf
C003-32-LV-1
Download
Datablad_Magnetspole Type BDV_DA_DK.pdf
BDV08230AY
Download

ZIP
Datenblätter
3
Datenblatt_2/2-Wege-Magnetventil Serie SL200, 21H_DE.pdf
Download
Datenblatt_Gerätesteckdose_DE.pdf
C003-32-LV-1
Download
Datenblatt_Magnetspule Typ BDV_DE.pdf
BDV08230AY
Download
Montage- und Betriebsanleitungen
1
Montage- und Betriebsanleitung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
Download
Konformitätserklärungen
2
Konformitätserklärung_2/2-Wege Magnetventile - vorgesteuert_DE.pdf
Download
Konformitätserklärung_Magnetspule Typ BDV_DE.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Δελτίο δεδομένων_Ηλεκτρομαγνητική βαλβίδα 2/2 οδών Σειρά SL200, 21H_EL_GR.pdf
Download
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος BDV_EL_GR.pdf
BDV08230AY
Download
Δελτίο δεδομένων_Συσκευαστική πρίζα συσκευής_EL_GR.pdf
C003-32-LV-1
Download

ZIP
Data Sheets
3
Data sheet_2/2-way solenoid valve Series SL200, 21H_EN.pdf
Download
Data sheet_Coil Type BDV_EN.pdf
BDV08230AY
Download
Data sheet_Connector_EN.pdf
C003-32-LV-1
Download
Assembly and Operating Instructions
1
Assembly and operating instructions_2/2-way solenoid valves - pilot operated_EN.pdf
Download
Declarations of Conformity
2
Declaration of conformity_2/2-way solenoid valves - pilot operated_EN.pdf
Download
Declaration of conformity_Coil Type BDV_EN.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Ficha técnica_Bobina magnética Tipo BDV_ES.pdf
BDV08230AY
Download
Ficha técnica_Toma de equipo_ES.pdf
C003-32-LV-1
Download
Ficha técnica_Válvula solenoide de 2/2 vías Serie SL200, 21H_ES.pdf
Download

ZIP
Data Sheets
3
Tietolehti_2/2-tie magneettiventtiili Sarja SL200, 21H_FI.pdf
Download
Tietolehti_Laiteliitinpistorasia_FI.pdf
C003-32-LV-1
Download
Tietolehti_Magneettikela Tyyppi BDV_FI.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Fiche technique_Bobine électromagnétique Type BDV_FR.pdf
BDV08230AY
Download
Fiche technique_Prise d’appareil_FR.pdf
C003-32-LV-1
Download
Fiche technique_Électrovanne 2/2 voies Série SL200, 21H_FR.pdf
Download

ZIP
Data Sheets
3
Podatkovni list_2/2-putni elektromagnetski ventil Serija SL200, 21H_HR.pdf
Download
Podatkovni list_Magnetna zavojnica Tip BDV_HR.pdf
BDV08230AY
Download
Podatkovni list_Utičnica za uređaj_HR.pdf
C003-32-LV-1
Download

ZIP
Adatlapok
3
Adatlap_2/2-es mágnesszelep sorozat SL200, 21H_HU.pdf
Download
Adatlap_mágnestekercs típus BDV_HU.pdf
BDV08230AY
Download
Adatlap_stekker_HU.pdf
C003-32-LV-1
Download
Szerelési és kezelési útmutatók
1
Összeszerelési és kezelési útmutató_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Download
Megfelelőségi nyilatkozatok
2
Megfelelőségi nyilatkozat_2/2-es elektromos vezérlésű útszelepek - elővezérelt_HU.pdf
Download
Megfelelőségi nyilatkozat_mágnestekercs típus BDV_HU.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Scheda tecnica_Bobina magnetica Tipo BDV_IT.pdf
BDV08230AY
Download
Scheda tecnica_Elettrovalvola 2/2 vie Serie SL200, 21H_IT.pdf
Download
Scheda tecnica_Presa per apparecchi_IT.pdf
C003-32-LV-1
Download

ZIP
Data Sheets
3
Datablad_2/2-veis magnetventil Serie SL200, 21H_NB_NO.pdf
Download
Datablad_Apparatkontakt_NB_NO.pdf
C003-32-LV-1
Download
Datablad_Magnetspole Type BDV_NB_NO.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Datasheet_2/2-weg magneetventiel Serie SL200, 21H_NL.pdf
Download
Datasheet_Apparaatcontactdoos_NL.pdf
C003-32-LV-1
Download
Datasheet_Magneetspoel Type BDV_NL.pdf
BDV08230AY
Download

ZIP
Karty katalogowe
3
Arkusz danych_2/2-drogowy zawór elektromagnetyczny Seria SL200, 21H_PL.pdf
Download
Arkusz danych_cewka elektromagnetyczna typ BDV_PL.pdf
BDV08230AY
Download
Arkusz danych_wtyczka_PL.pdf
C003-32-LV-1
Download
Instrukcje montażu i obsługi
1
Instrukcja montażu i obsługi_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Download
Deklaracje zgodności
2
Deklaracja zgodności_2/2-drogowe zawory elektromagnetyczne - sterowanie pośrednie_PL.pdf
Download
Deklaracja zgodności_cewka elektromagnetyczna typ BDV_PL.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Fișă de date_Bobină solenoid tip BDV_RO.pdf
BDV08230AY
Download
Fișă de date_Supapă electromagnetică cu 2/2 căi serie SL200, 21H_RO.pdf
Download
Fișă de date_conector_RO.pdf
C003-32-LV-1
Download

ZIP
Data Sheets
3
Tehnički list_2/2-kraki elektromagnetni ventil serije SL200, 21H_SRLATIN.pdf
Download
Tehnički list_konektor_SRLATIN.pdf
C003-32-LV-1
Download
Tehnički list_namotaj tip BDV_SRLATIN.pdf
BDV08230AY
Download
Assembly and Operating Instructions
1
Uputstvo za montažu i upotrebu_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Download
Declarations of Conformity
2
Deklaracija o usklađenosti_2/2 elektromagnetni ventili - servo (indirektno) upravljani_SRLATIN.pdf
Download
Deklaracija o usklađenosti_namotaj tip BDV_SRLATIN.pdf
BDV08230AY
Download

ZIP
Data Sheets
3
Datablad_2/2-vägs magnetventil Serie SL200, 21H_SV.pdf
Download
Datablad_Apparatuttag_SV.pdf
C003-32-LV-1
Download
Datablad_Magnetspole Typ BDV_SV.pdf
BDV08230AY
Download
2/2-potni magnetni ventil SL200-12
SL200-12 x 1.0
2/2-potni magnetni ventil SL200-12
2/2-potni magnetni ventil serija SL200, 21H; predkrmiljenje; NC; telo medenina; tesnilo NBR; temperatura medija -10...+90°C; standardna tuljava BDA; širina vtiča 32mm; G 1/2"; DN 12mm; tlak AC 0,1...20bar; tlak DC 0,1...10bar; dolžina 50mm
Dodaj v košarico
BDV08230AY
BDV08230AY x 1.0
BDV08230AY
Magnetna tuljava Tip BDV; za vlažno okolje; certifikat CSA/UL/VDE; širina vtiča 32mm; napetost 230V/50Hz, 240V/60Hz
Dodaj v košarico
