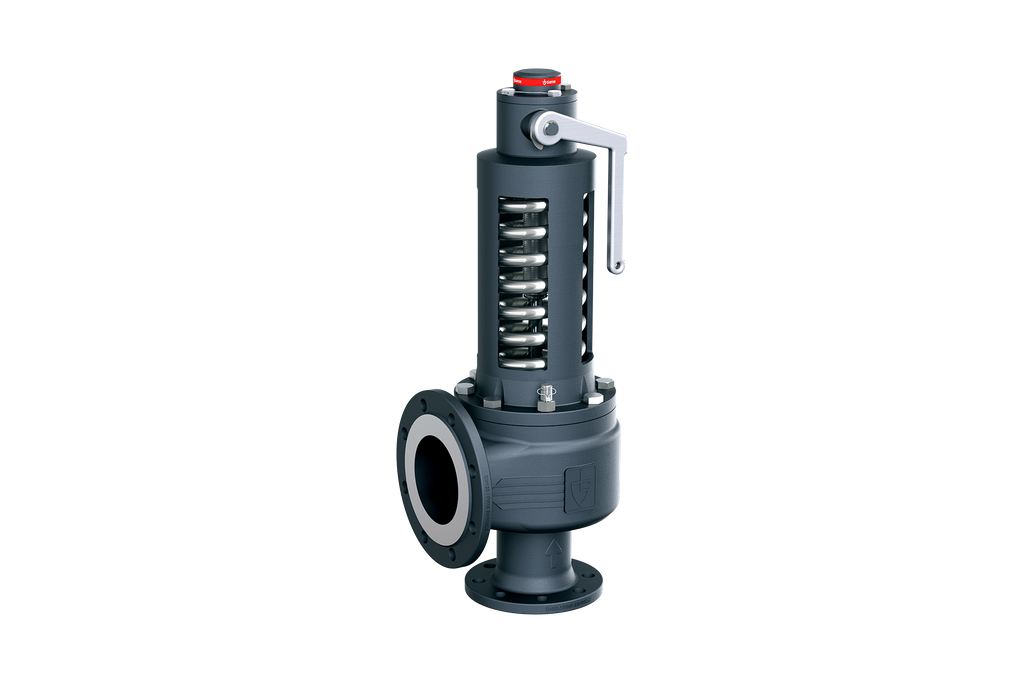

Varnostni ventil; kapa nepropustna za plin; z dvižnim vzvodom; telo nodularna litina; uporaba: tekočine, stisnjen zrak, plini, pare; Dovod DN100/PN40; Iztok DN150/PN16; tesnilo kovinsko; temperatura medija -10...+350°C; Nastavljen tlak 7,5bar; SIL Ocena; s Induktivna končna stikala
Država izvora: Nemčija
Teža: 93.5 kg
Kratka številka artikla: SV521004W1007.501
Sicherheitsventil; gasdichte Kappe; mit Lüftehebel; Körper Sphäroguss; Anwendung: Flüssigkeiten, Druckluft, Gase, Dämpfe; Eintritt DN100/PN40; Austritt DN150/PN16; Dichtung metallisch; Mediumstemperatur -10...+350°C; Einstelldruck 7,5bar; SIL Bewertung; mit Induktive Endschalter
Tehnične specifikacije
| Dovod | DN100/PN40 |
|---|---|
| tesnilo | kovinsko |
| Nastavljen tlak | 7,5 bar |
| temperatura medija | -60...+350 °C |
| Dovod | DN100/PN40 |
| tesnilo | kovinsko |
| Nastavljen tlak | 7,5 bar |
| temperatura medija | -60...+350 °C |
SV52-1004W-100-7,5-01
Dokumenti
Jezikovno nevtralno
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Posodobljeno 04. 10. 2026
German / Deutsch
Podatkovni listi
1-
PDF
Datenblatt · Sicherheitsventil Serie SV52 · DE
Podatkovni list 18,3 MB Posodobljeno 29. 07. 2026
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Posodobljeno 04. 10. 2026
English
Podatkovni listi
1-
PDF
Data sheet · Safety valve Series SV52 · EN
Podatkovni list 18,4 MB Posodobljeno 29. 07. 2026
CAD / 3D
1-
STP
CADSTEP · SV521004W1007.501
CAD-STEP 27,4 MB Posodobljeno 04. 10. 2026
