Pnevmatični usmerjevalni ventili

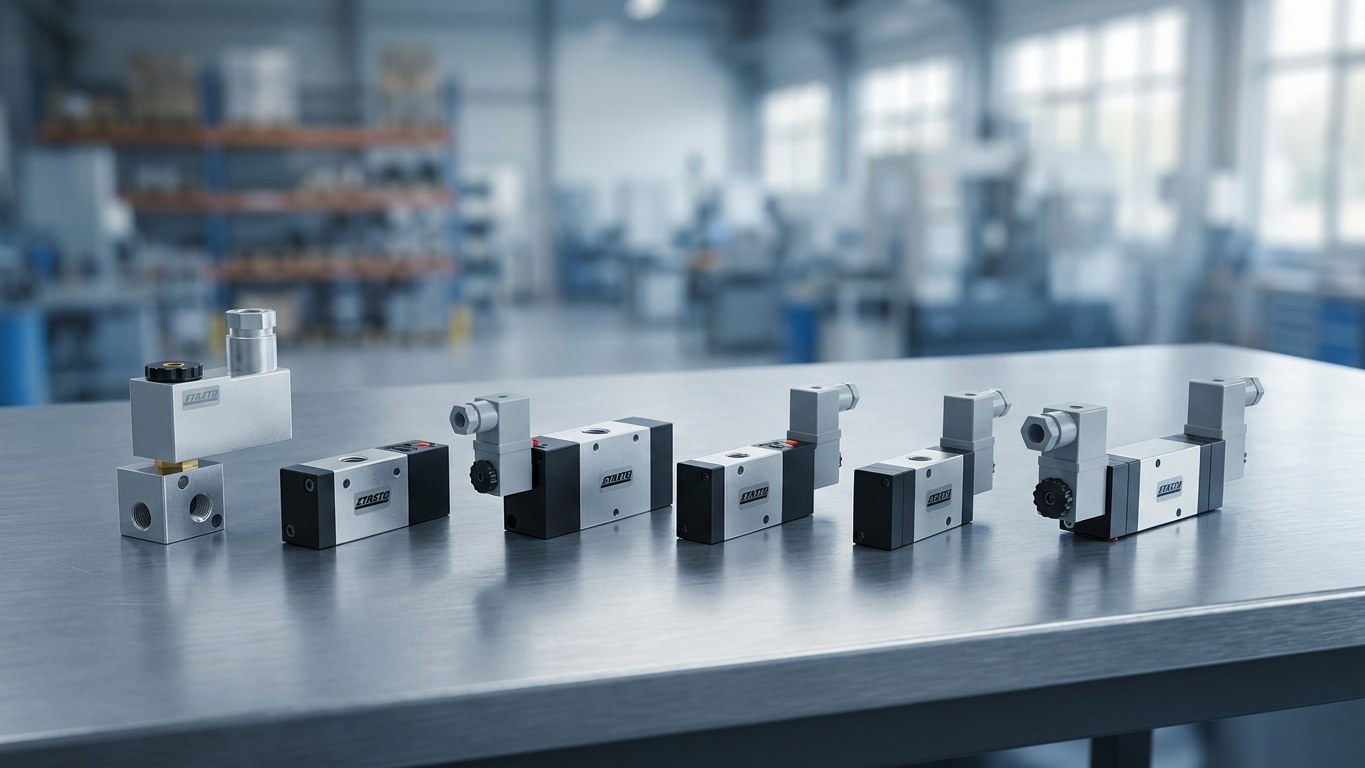

Usmerjevalni ventili za pnevmatiko – vrste, izvedbe in vodnik za izbiro
Usmerjevalni ventili krmilijo smer stisnjenega zraka in s tem gibanje vaših cilindrov, pogonov in prijemnikov. Pri STASTO najdete celoten spekter preklopnih funkcij – 3/2, 5/2 in 5/3 – v električni (magnetni ventil) in pnevmatski izvedbi, s povratno vzmetjo ali bistabilno, v standardiziranih ISO- in NAMUR-oblikah.
3/2 · 5/2 · 5/3 – ISO & NAMUR
Zakaj STASTO
Pravi razdelilni ventil – hitro izbran, hitro dostavljen
Standardizirane oblike ISO in NAMUR je mogoče neposredno verižiti v ventilske otoke ali montirati na vrtilne pogone. Pogosto uporabljene serije dobavljamo glede na različico iz zaloge – evropsko proizvedeno in s tehnično podporo pri načrtovanju.
Celoten nabor funkcij krmiljenja
3/2, 5/2 in 5/3, dopolnjeno z mehansko/ročno upravljanimi različicami in posebnimi funkcijami – vzmetno povratno nastavljeno ali bistabilno/impulzno krmiljeno.
Oba načina aktiviranja
Električno kot magnetni ventil (pogosto 24 V DC / 230 V AC) in pnevmatsko/z zrakom krmiljeno, vključno z vakuumskimi aplikacijami.
Standardizirano in združljivo
Priključne slike ISO in NAMUR, širine vtičev 16 mm (Serie K) in 22 mm (Serie E+V), neposredno verižno povezljivi v ventilske otoke.
Evropska proizvodnja
Kratki dobavni roki glede na serijo, dostava po vsej EU in tehnično svetovanje podjetja STASTO.
Pomoč pri izbiri
Pravi usmerjevalni ventil v 3 korakih
Funkcija preklapljanja, način upravljanja in oblika gradnje določajo pravi ventil za cilinder, pretok in krmiljenje.
Korak 1 – Izbira funkcije preklapljanja
- 3/2
- En priključek za porabnik, preklaplja na/izk – za enodelujočo cilindre, vakuum in pihalne aplikacije.
- 5/2
- Dvodelujočo cilinder z dvema stabilnima položajema preklapljanja.
- 5/3
- Dodatni srednji položaj (zaprt / prezračen / odvzdušen) za pozicionirne in varnostne funkcije.
- Sorodne funkcije
- 2/2, 4/2 in 4/3 kot posebni primeri – na povpraševanje.
Korak 2 – Izbira načina upravljanja
- Električno (magnetni ventil)
- Z ročno pomožno upravljanje ali brez.
- Pnevmatično / zračno krmiljeno
- Za krmilne verige brez električnega signala.
- Mehansko / ročno
- Na primer odmična ventila.
- Povratna nastavitev
- Vzmetna povratna nastavitev (monostabilna) ohranja osnovno položaj; impulzno krmiljenje (bistabilno) ohrani zadnji položaj tudi brez signala.
Korak 3 – izbira oblike in norme
- ISO-razdelilni ventili
- Za standardizirane osnovne plošče in ventilske otoke.
- NAMUR-montažni ventili
- Za neposredno montažo na pnevmatske vrtilne pogone.
- Direktno vs. predkrmiljeno
- Glede na pretok in preklopno zmogljivost.
- Širina vtičnice 16/22 mm
- Serija K (16 mm) in serija E+V (22 mm) za veriženje v ventilski otok.
Primerjava preklopnih funkcij
3/2 proti 5/2 proti 5/3 – katera funkcija za katero nalogo
Prva številka označuje priključke, druga položaje. Izbira je odvisna od vrste cilindra in zahtevanega sredinskega položaja.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Priključki / položaji | 3 priključki, 2 položaja | 5 priključkov, 2 položaja | 5 priključkov, 3 položaji |
| Tipičen porabnik | Enosmerni cilinder, vakuum, pihanje | Dvosmerni cilinder | Dvosmerni cilinder s srednjim položajem |
| Srednji položaj | ne | ne | zaprto / odzračeno / prezračeno |
| Področje uporabe | Krmiljenje vklop/izklop, vakuumski prijemali | Dve stabilni končni legi | Pozicionirne in varnostne funkcije |
Sortiment
Kategorije pnevmatskih razdelilnih ventilov
Od direktno krmiljenega kompaktnega ventila prek verižno povezljivih serij K in E+V do standardiziranih izvedb ISO in NAMUR.
Področja uporabe
Smerni ventili v uporabi
Od krmiljenja cilindrov prek avtomatizacije armatur do vakuumskega prijemanja.

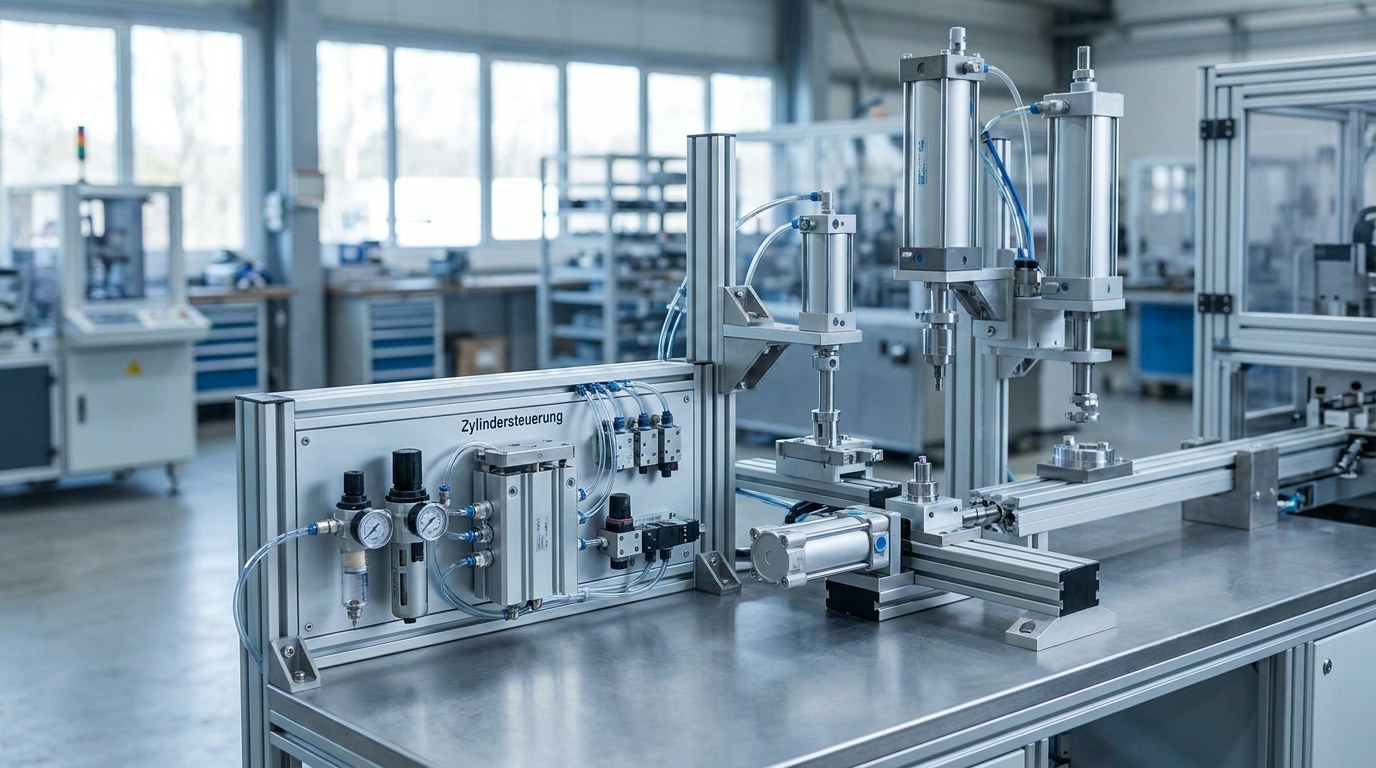

Krmiljenje cilindrov
Krmiljenje enojno- in dvojno delujočih cilindrov v montažni in manipulacijski tehniki.
Avtomatizacija armatur
NAMUR ventili na pnevmatskih obračalnih pogonih – vmesnik za lopute in kroglične pipe.
Vakuumsko rokovanje
Sesalni prijemalniki s 3/2 ventili zrak/vakuum za ravnanje z materialom.
Držalne in varnostne funkcije
Definiran srednji položaj prek 5/3 ventilov za pozicionirne in varnostne naloge.
Pakirna in polnilna tehnika
Hitri preklopni cikli z verižno povezanimi ventilskimi otoki serij K in E+V.
Krmiljenje procesnih ventilov
Pnevmatično in električno upravljanje procesnih armatur v zahtevnih okoljih.
Logistika in Made in Europe
Razpoložljivost, dostava in zanesljivost oskrbe
En kontakt za izbiro, pribor in rezervne dele – z načrtovanimi roki in dostavo po vsej EU.
Razpoložljivost iz zaloge
Pogoste serije – med drugim serija K3.W ter ISO-serije PS110/PS111/PS112 – so glede na različico na zalogi, za načrtovane roke in manj zastojev.
Dostava po vsej EU
Zanesljivi dobavni roki in stalni kontakt za izbiro, pribor in rezervne dele.
Evropska proizvodnja in kakovost
Proizvodnja in zagotavljanje kakovosti v Evropi – argument za zanesljivost oskrbe in skladnost.
Pogosta vprašanja
Pogosta vprašanja o potnih ventilih
Odgovori o funkciji preklapljanja, aktiviranju, standardih in dobavi.
Kaj pomeni 3/2, 5/2 in 5/3 pri potnih ventilih?
Prva številka označuje priključke, druga položaje preklapljanja. 5/2 torej pomeni 5 priključkov in 2 položaja preklapljanja. Tako je na prvi pogled razvidno, za kateri tip cilindra in katero funkcijo je ventil primeren.
Kdaj 5/2 namesto 5/3?
5/2 izberite za dva stabilna končna položaja, 5/3 kadar je potreben definiran srednji položaj. Srednji položaj je lahko zaprt, prezračen ali odvzdušen – pomembno za pozicionirne in varnostne funkcije.
Potni ventil z električnim ali pnevmatičnim aktiviranjem – kaj izbrati?
Izbira je odvisna od razpoložljivega krmilnega signala, energetskega koncepta in pogojev uporabe. Če električni signal ni na voljo ali je elektrika na mestu kritična, je priporočljivo pnevmatično aktiviranje; sicer deluje elektromagnetni ventil.
Kaj je vzmetna povratna vrnitev?
Vzmetna povratna vrnitev prinese ventil brez signala v definirani osnovni položaj (monostabilen). Nasprotno pa bistabilen, impulzno krmiljen ventil ohrani zadnji vklopljeni položaj tudi brez prisotnega signala.
Kaj je ventil NAMUR?
Ventil NAMUR je potni ventil s standardiziranim priključnim načrtom za neposredno pritrditev na pnevmatične vrtljive pogone. S tem odpade dodatno cevljenje pri avtomatizaciji armatur.
Ali je magnetni ventil isto kot usmerjevalni ventil?
Magnetni ventil je električno upravljani usmerjevalni ventil – isti tip komponente, poimenovan po načinu upravljanja. Kdor išče 3/2- ali 5/2-magnetni ventil, ga najde v sortimentu usmerjevalnih ventilov.
Kako hitro dostavlja STASTO?
Pogoste serije so glede na varianto na zalogi in se pošiljajo po vsej EU. Proizvodnja poteka v Evropi – za natančne roke dobave nas kontaktirajte za posamezno serijo.
Priporočeno ob tem
Wegeventil-Typen im Detail
Dopolnilni tipi ventilov in komponente za pnevmatsko krmiljenje.
Svetovanje
Niste prepričani, katero potno ventil ustreza?
STASTO določi funkcijo preklapljanja, aktiviranje in obliko gradnje glede na cilinder, pretok in krmiljenje – iz evropske proizvodnje, iz zaloge.
