Pnevmatika · Cevi s priborom

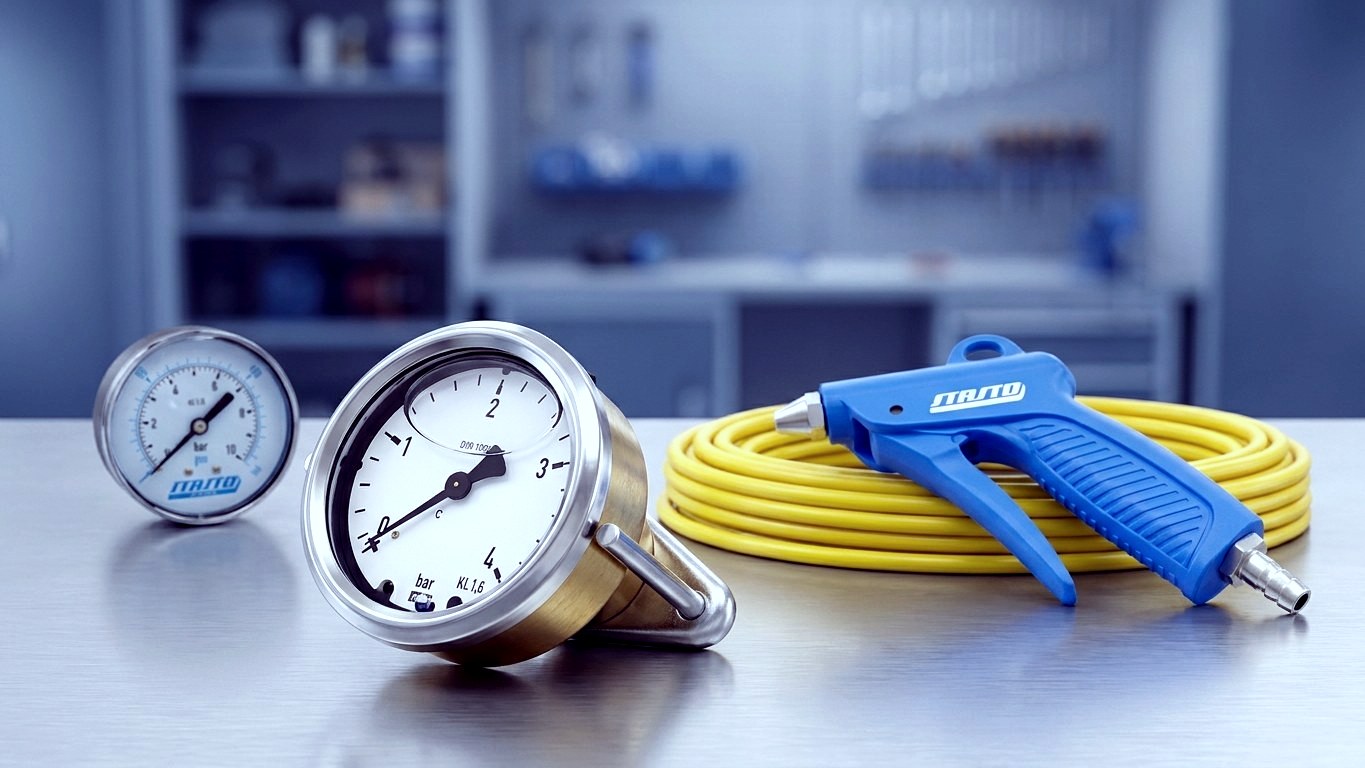

Zračna cev s tekstilno ojačitvijo – tlačne cevi za orodje in delovno mesto
Zračna cev s tekstilno ojačitvijo povezuje kompresor, vzdrževalno enoto in pnevmatsko orodje tam, kjer se cev vsakodnevno premika, vleče in vodi čez robove. Vgrajena tekstilna ojačitev prevzame tlačno obremenitev in ohranja obliko cevi, medtem ko plašč blaži mehanske obremenitve v vsakdanji delavniški uporabi. Pri STASTO najdete serije CA, PV, PV05 in PV07-S ter PVC tekstilne cevi serij PV08, PV10 in PV13 – kot metrsko blago ali v kolutu.
Serije CA · PV · PV05 · PV07-S
Zakaj STASTO
Pregled zračnih cevi s tekstilno vložko
Namesto klikanja po posameznih artiklih primerjajte serije, velikosti in pakiranja neposredno drug ob drugem – vključno z ustrezno montažno in priključno opremo.
Štiri serije cevi v enem pregledu
Serije CA, PV, PV05 in PV07-S pokrivajo potrebe od finih orodnih vodov do razdelilnih vodov. Velikosti in izvedbe lahko tukaj primerjate neposredno druge ob drugih.
Notranji premer od 4 do 38 mm
Ponudba sega od PV-10/4 s 4 mm do PV-48/38 s 38 mm notranjim premerom – vmes so pogoste delavniške velikosti 6,3 / 8 / 9 / 10 / 12,7 / 16 / 19 in 25 mm. Mera v oznaki artikla navaja zunanji in notranji premer.
Metrsko blago ali kolut
Številne velikosti so na voljo kot metrsko blago za enkratno potrebo in kot kolut za vzdrževanje ter serijsko montažo. Prepoznate jih po navedbi dolžine v kataloški številki, npr. CA-19/12,7-BK-1-YA v primerjavi s CA-19/12,7-BK-0050-YA.
Dodatna oprema iz istega asortimana
Cevne objemke serij 157, HC01 in HC02, varovala pred pretrganjem cevi serije HB01 ter spojke po ISO 7241-1 serija B izvirajo iz istega kataloga – usklajeni s tukaj navedenimi velikostmi cevi.
Razpoložljivost
Razpoložljivost, dolžine in naročanje
Razpoložljivost se razlikuje glede na serijo in velikost. Trenutni status je razviden neposredno na posamezni kartici izdelka; za vse druge izvedbe navedemo dobavni čas na povpraševanje.
Status po izvedbi izdelka
Skladiščne velikosti so označene na kartici izdelka. Splošne izjave za celoten sortiment zavestno ne podajamo – odločilna je konkretna izvedba.
Dolžine paketov po serijah
Dolžine koluta se razlikujejo glede na serijo (med drugim paketi po 25 m in 50 m). Razpoložljiva dolžina je razvidna iz kataloške številke in ustreznega podatkovnega lista.
Meterski material za rezanje po meri
Izvedbe z dolžinsko oznako -1 predstavljajo tekoči meter – praktično za pripravo, servisne vozičke in posamezne potrebe.
Posebne velikosti in projektne količine
Potrebujete velikost ali barvno izvedbo, ki ni na seznamu, ali večje količine za projekt? Kontaktirajte nas – preverimo dobavo in termin za vas.
Ponudba
Pregled pnevmatskih cevi in pribora
Šest področij iz sveta uporabe „cevi s pribojem“ – od orodne napeljave do konfekcioniranja.
Pomoč pri izbiri
Izbira pravilne pnevmatske cevi
Praviloma zadostujejo štirje podatki, da zožite izbor na pravo različico. Vse štiri najdete neposredno v številki artikla in v tehničnem listu.
Notranji premer in številka artikla
- Notranji premer določa pretok
- Ta določa, koliko zraka prispe pri kakšni izgubi tlaka. Če je izbran premajhen, tlak na orodju pade; če je prevelik, je cev po nepotrebnem težka in toga.
- Praktično pravilo za vsakdanjo rabo
- Priključek orodja majhen (6,3–9 mm), vod na delovnem mestu srednji (10–16 mm), razdelilni vod velik (19–38 mm). Merodajen ostaja podatek proizvajalca pnevmatskega porabnika.
- Branje številke artikla
- Na primeru CA-19/12,7-BK-0050-YA: CA = serija, 19/12,7 = zunanji/notranji premer v mm, BK = oznaka barve, 0050 = dolžina kolobarja v metrih; -1 pomeni tekoči meter.
- Primerjava med serijami
- Ta shema velja za serije CA, PV, PV05, PV07-S in PVC serije PV08, PV10 ter PV13 – tako lahko velikosti neposredno primerjate med serijami.
Pogoji uporabe, priključek in zavarovanje
- Delovni tlak in temperatura
- Dovoljeni delovni tlak, temperaturno območje in odpornost na medije se razlikujejo glede na serijo in deloma glede na velikost. Vedno preverite v tehničnem listu ustrezne različice.
- Uporaba z oljem, kemikalijami ali na prostem
- Pri posebnih pogojih uporabe nas kontaktirajte – skupaj z vami preverimo ustrezno serijo.
- Objemka za cev glede na območje vpetja
- Objemka se izbere glede na zunanji premer cevi: dvouhe objemke serije 157 (157A do 157T) ter objemke serij HC01 in HC02.
- Spojka po ISO 7241-1 serija B
- Vtične spojke in vtične doze po ISO 7241-1 serija B so na voljo v več nazivnih širinah in materialnih izvedbah.
- Varovalo za pretrganje cevi serija HB01
- Omeji pretok zraka, če se cev poškoduje ali strga. Dimenzioniranje se izvede glede na nazivno širino in območje pretoka; izvedbi -LF in -HF se v tem razlikujeta.
Primerjava serij
Primerjava serij CA, PV, PV05, PV07-S in PVC-serij
Serije se razlikujejo po zgradbi, barvni izvedbi in pokritem območju velikosti. Tehnične podatke za posamezno varianto najdete v ustreznem podatkovnem listu.
| CA | PV05 | PV07-S | PV | PV08/PV10/PV13 | |
|---|---|---|---|---|---|
| Tipična razvrstitev | Klasična pnevmatska cev s tekstilno vložko | Pnevmatska cev s tekstilno vložko, priključna in orodna cev | Pnevmatska cev s povečanimi zahtevami glede stene cevi | Cev s tekstilno vložko z najširšim izborom velikosti | PVC cev s tekstilno vložko, prozorna ali barvno označena |
| Velikosti (primeri) | CA-11/6,3 do CA-33,5/25 | PV05-11/6,3 do PV05-33,5/25 | med drugim PV07-15/8 in PV07-16/9 | PV-10/4 do PV-48/38 | PV10-8/4 do PV08-41/32 |
| Notranji premer | 6,3 do 25 mm | 6,3 do 25 mm | 8 in 9 mm | 4 do 38 mm | 4 do 32 mm |
| Barvna oznaka v kataloški številki | BK | BU | BU | BU, NA, LGN | NA, YE |
| Pakiranje | Metrsko blago in kolut 50 m | Metrsko blago in kolut | Metrsko blago | Metrsko blago in kolut | Kolut 25 m in 50 m |
| Primer artikla | CA-14,5/9-BK-1-YA | PV05-19/12,7-BU-1 | PV07-16/9-BU-1-S | PV-20/13-NA-1 | PV13-25,8/19-YE-0050 |
Področja uporabe
Kje se uporabljajo pnevmatske cevi s tkanino vložko
Od priključka za orodje na delovni mizi do razvodnega voda v hali – velikost sledi potrebi po zraku in dolžini voda.
Pnevmatsko orodje na delovni mizi
Udarni izvijači, vrtalniki, kladiva za dleta in izpihovalne pištole se napajajo prek kratkih, prilagodljivih priključnih vodov. Običajni so notranji premeri od 6,3 do 9 mm, na primer CA-11/6,3-BK-1-YA ali PV05-14,5/9-BU-1.
Razvodni in dovodni vodi v hali
Od kompresorja prek vzdrževalne enote do odjemnega mesta se presek povečuje z dolžino voda in potrebo po zraku. Za te razdalje pridejo v poštev velikosti od 12,7 mm naprej, na primer CA-23/16-BK-0050-YA ali PV-34/25-NA-0050 kot cev na kolutu.
Vzdrževanje in mobilna uporaba
Na servisnem vozičku ali na spreminjajočih se odjemnih mestih šteje hitra konfekcioniranost: cev odrežite na dolžino, vstavite tulko in jo zavarujte z 2-ušesno cevno objemko serije 157. Cev na meter z oznako -1 je za to praktična izbira.
Delovna mesta s povečanimi varnostnimi zahtevami
Kjer so cevi speljane nad glavo ali v bližini oseb, mora biti v vod vgrajena varovalka pred pretrganjem cevi serije HB01. Ta omeji pretok zraka v primeru poškodbe ali pretrganja; izvedbi -LF in -HF se razlikujeta po območju pretoka.
Vizualni pregled in označevanje vodov
PVC tkanine cevi serij PV08, PV10 in PV13 so smiselne tam, kjer prozorna ali barvno označena cev olajša razlikovanje več medijskih vodov na delovnem mestu. Odpornost na medije je navedena v ustreznem podatkovnem listu.
Posebni pogoji uporabe
Pri uporabi z oljem, kemikalijami ali na prostem sta odpornost na medije in temperaturno območje odločilna za izbiro serije. Te vrednosti se razlikujejo glede na izvedbo – ustrezno izvedbo z veseljem preverimo skupaj z vami.
Tako naročite
V treh korakih do prave cevi
Od velikosti prek pakiranja do gotove konfekcije.
Določitev notranjega premera
Potreba po zraku porabnika in dolžina voda določata notranji premer. Asortiman pokriva od 4 do 38 mm – zavezujoč ostaja podatek proizvajalca pnevmatičnega orodja.
Izbira serije in pakiranja
Izberite serijo CA, PV, PV05, PV07-S ali serijo PVC in se odločite med metrskim blagom (-1) in kolutom (npr. -0025 ali -0050). Preverite delovni tlak in temperaturo v tehničnem listu izbrane različice.
Dopolnitev z dodatno opremo in povpraševanje
Dodajte cevno objemko glede na obseg spenjanja, spojko po ISO 7241-1 serija B in po potrebi varovalo pred pretrganjem cevi serije HB01. Za posebne velikosti ali projektne količine se obrnite na nas.
Pogosta vprašanja
Pogosta vprašanja o pnevmatski cevi s tekstilno vložko
Odgovori o zgradbi, velikostih, pakiranjih in dodatni opremi.
Kaj pomeni "s tekstilno vložko" pri pnevmatski cevi?
Med notranjo dušo in zunanjim plaščem je vgrajena tekstilna oplet, ki prevzema sile, nastale zaradi obratovalnega tlaka. Preprečuje razširitev cevi in poveča obliko stabilnost v primerjavi z neojačanimi cevmi. Zato so cevi s tekstilno vložko standard za pnevmatske napeljave pri orodju in na delovnem mestu.
Kateri notranji premer je pravi?
Odločilna sta potreba po zraku priključenega orodja in dolžina napeljave: za ročna orodja je običajnih 6,3 do 9 mm, za napeljave na delovnem mestu in dovodne vode 10 do 16 mm, za razdelilne vode 19 mm in več. Ponudba pokriva notranji premer od 4 do 38 mm – na zalogi so tudi iskane vmesne velikosti, kot so 13, 16 ali 20 mm.
Ali so pnevmatske cevi na voljo kot metrsko blago?
Da. Mnoge velikosti so na voljo tako v tekočih metrih (oznaka dolžine -1) kot v kolutih (npr. -0025 ali -0050). Katera pakiranja so na voljo za določeno velikost, je razvidno pri posamezni različici izdelka.
V čem se razlikujejo serije CA, PV, PV05 in PV07-S?
Razlikujejo se po zgradbi, barvni izvedbi in pokritem razponu velikosti: CA in PV05 pokrivata klasično področje orodja in delavnice od 6,3 do 25 mm, serija PV s 4 do 38 mm ponuja največji razpon, PV07-S pa je namenjena povečanim zahtevam glede stene cevi. Tehnične podatke za posamezno serijo najdete v ustreznem podatkovnem listu.
Kako preberem oznako artikla zračne cevi?
Številka artikla navaja serijo, zunanji/notranji premer, barvno oznako in dolžino pakiranja. Primer CA-19/12,7-BK-0050-YA: CA = serija, 19/12,7 = zunanji/notranji premer v mm, BK = barvna oznaka, 0050 = dolžina koluta v metrih; -1 pomeni tekoči meter.
Katera cevna sponka ustreza moji cevi?
Sponka se izbere glede na območje vpetja preko zunanjega premera cevi. Na voljo so dvoušesne cevne sponke serije 157 (157A do 157T) ter sponke serij HC01 in HC02 – zunanji premer je na prvem mestu v oznaki artikla cevi.
Kdaj potrebujem varovalo za prelom cevi?
Varovalo za prelom cevi serije HB01 sodi v vod, kadar so cevi speljane nad glavo ali v neposredni bližini oseb. Omeji pretok zraka, če se cev poškoduje ali pretrga; izbira poteka glede na nazivno širino in pretočno območje, pri čemer se izvedbi -LF in -HF razlikujeta.
Katere spojke ustrezajo zračni cevi?
Za hitro menjavo orodja so primerni vtični deli in muf spojk s samodejnim zapiranjem po ISO 7241-1 serija B. Na voljo so v več nazivnih širinah in materialnih izvedbah – medenina, POM in nerjaveče jeklo; ustrezna nazivna širina se izbere glede na notranji premer cevi.
Ustreza temu
Sorodne kategorije
Priključek, varovanje in sorodne vrste cevi iz istega katalog.
Naslednji korak
Konfigurirajte pnevmatsko cev s tekstilno vložko
Primerjajte velikost, serijo in pakiranje v spletni trgovini – ali se z nami dogovorite o izbiri, če gre za posebne obratovalne pogoje, nestandardne velikosti ali projektne količine.
