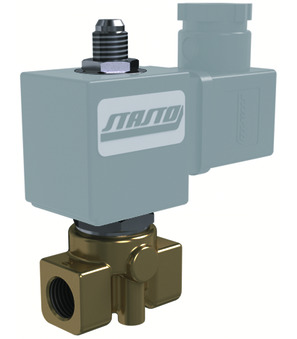

3/2-putni elektromagnetski ventil 31A2FV15-U
3/2-putni elektromagnetski ventil Serija 31A; izravno upravljan; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Univerzalna funkcija (Priključak tlaka proizvoljan); Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 1,5/1,5mm; Tlak AC/DC 0-10bar; Ugradbena duljina 40mm
Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.16 kg
Kratki broj stavke:31A2FV15U
Zemlja porijekla: Italija
Težina: 0.16 kg
Kratki broj stavke:31A2FV15U
3/2-putni elektromagnetski ventil Serija 31A; izravno upravljan; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Univerzalna funkcija (Priključak tlaka proizvoljan); Standardna zavojnica BDA; Širina utikača 32mm; G 1/4"; DN 1,5/1,5mm; Tlak AC/DC 0-10bar; Ugradbena duljina 40mm
| dimenzija | |
|---|---|
| Unutarnji navoj | G 1/4" |
| DN | 1,5/1,5 mm |
| Ugradbena duljina | 40 mm |
| Dizajni | |
| Širina utikača | 32 mm |
| Pritisak | |
| Tlak AC/DC | 0...10 bar |
| Materijali | |
| Brtva | FKM |
| Karakteristike | |
| Zavojnica | BDA |
| Temperatura medija | -10...+120 °C |
