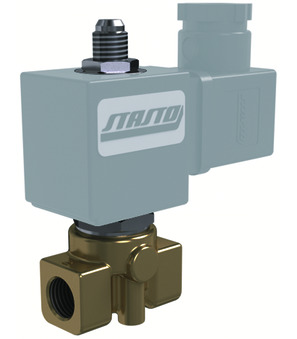

31A3AV25-U-BDA08223DS-C003-32-LV-1
31A3AV20-BDA08223DS-C003-31-CV20-6
31A3AV20-BDA08223DS-C003-31-CV20-6
90,70 €
90,70 €
3/2-putni elektromagnetski ventil 31A3AV25
3/2-putni elektromagnetski ventil 31A3AV25
95,90 €
95,90 €

31A3AV25-U-BDA08223DS-C003-32-LV-1

31A3AV25-U
3/2-putni elektromagnetski ventil Serija 31A; izravno upravljan; Tijelo Mjed; Vodilna cijev Nehrđajući čelik jednodijelni; Brtva FKM; Temperatura medija -10...+120°C; Univerzalna funkcija (Priključak tlaka proizvoljan); Standardna zavojnica BDA; Širina utikača 32mm; G 1/8"; DN 2,5/2,5mm; Tlak AC/DC 0-4bar; Ugradbena duljina 40mm
BDA08223DS
Magnetna zavojnica Tip BDA; Standard; Širina utikača 32mm; Napon 220-230V/50-60Hz
C003-32-LV-1
Utičnica za uređaj; Širina utikača 32mm; s ugrađenom žutom LED diodom i VDR-om; Napon 230VAC/DC

Intrastat broj: 84818099
Zemlja porijekla: Italija
Težina: 0.34 kg
Kratki broj stavke:31A3AV25UBDA08223DSC00332LV1
https://www.stasto.si/web/image/product.template/195735/image_1920?unique=eb38ccc

31A3AV25-U
3/2-smjerni elektromagnetski ventil Series 31A; izravno kontrolirani; Tijelo brass; Vodeća cijev stainless steel jednodijelni; pečat FKM; Srednja temperatura -10...+120°C; Univerzalna funkcija (Svaki tlačni priključak); Standardna zavojnica BDA; Širina čepa 32mm; G 1/8"; DN 2,5/2,5mm; Pritisak AC/DC 0-4bar; Duljina 40mm
BDA08223DS
Svitak solenoida type BDA; standard; Širina čepa 32mm; Napetost 220-230V/50-60Hz
C003-32-LV-1
connector; Širina čepa 32mm; s ugrađenom LED žutom i VDR; Napetost 230VAC/DC

96,60 € 96.6 EUR 96,60 €

cena na zahtevo

  • Unutarnji navoj
  • DN
  • Ugradbena duljina
  • Širina utikača
  • Izvedba
  • Napon
  • Vrsta napona
  • Tlak AC/DC
  • Brtva
  • Zavojnica
  • Temperatura medija
  • Odobrenje

This combination does not exist.

Dostupnost:
Kontaktirajte nas
dimenzija
Unutarnji navoj G 1/8"
DN 2,5/2,5 mm
Ugradbena duljina 40 mm
Dizajni
Širina utikača 32 mm
Izvršenje
Izvedba s ugrađenom žutom LED diodom i VDR-om
Električne ključne figure
Napon 220-230V/50-60Hz
Vrsta napona AC
Pritisak
Tlak AC/DC 0...4 bar
Materijali
Brtva FKM
Karakteristike
Zavojnica BDA
Temperatura medija -10...+120 °C
Odobrenje CE
