Pločni zasun s ručnim kolom Serija A1V-PIB Store

A1V2H2-5-250-PIB-MSU03/2

A1V2H2-5-250-PIB-MSU03/2

A1V2H2-5-250-PIB

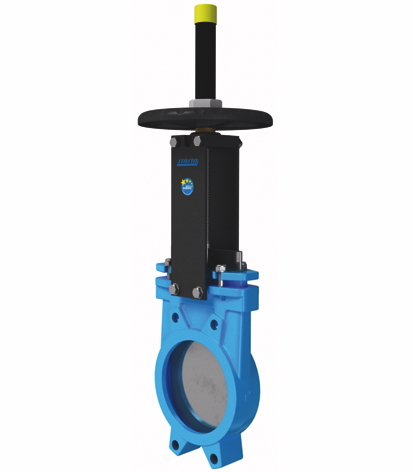

Nožasti zasun s ručnim kotačem Series A1V-PIB; Vafel verzija; dižuće vreteno; Kućište Kućište GG25/GGG50; klizna ploča 1.4301; meko brtvljenje EPDM; pakirati PTFE-sintetički/EPDM; vijci Nehrđajući čelik ( Inox) ; Nazivni tlak prirubnice PN10; brtvljenje s jedne strane; Srednja temperatura -5...+90°C; pripremljen za 2 induktivna granična prekidača MSU03, MSU04, MSU05; DN 250mm; Dužina ugradnje 70mm; Područje ispisa 0...6bar
MSU03/2
Električni indikator položaja Series MSU; pogodan za nožni zasun; ugrađeni induktivni blizinski prekidač, 10...30VDC (2 Komad); duljina kabela 2m

Intrastat broj: 84818061
Zemlja porijekla: Španjolska
Kratki broj stavke:A1V2H25250PIBMSU032

A1V2H2-5-250-PIB
Nožasti zasun s ručnim kotačem Series A1V-PIB; Vafel verzija; dižuće vreteno; Kućište Kućište GG25/GGG50; klizna ploča 1.4301; meko brtvljenje EPDM; pakirati PTFE-sintetički/EPDM; vijci Nehrđajući čelik ( Inox) ; Nazivni tlak prirubnice PN10; brtvljenje s jedne strane; Srednja temperatura -5...+90°C; pripremljen za 2 induktivna granična prekidača MSU03, MSU04, MSU05; DN 250mm; Dužina ugradnje 70mm; Područje ispisa 0...6bar
MSU03/2
Električni indikator položaja Series MSU; pogodan za nožni zasun; ugrađeni induktivni blizinski prekidač, 10...30VDC (2 Komad); duljina kabela 2m

Na upit

DN
- 250 mm
Ugradbena duljina
- 70 mm
Duljina kabela
- 2m
Funkcija
- Normalno zatvoreni PNP senzor
Napon
- 10-30VDC
Raspon tlaka
- 0...10 bar
Izvedba prekidača
- induktivni senzor približavanja (2 Komad)
Temperatura medija
- -5...+90 °C

This combination does not exist.

Dostupnost:

Kontaktirajte nas

dimenzija
DN	250 mm
Ugradbena duljina	70 mm
Duljina kabela	2m
funkcija
Funkcija	Normalno zatvoreni PNP senzor
Električne ključne figure
Napon	10-30VDC
Pritisak
Raspon tlaka	0...10 bar
Karakteristike
Izvedba prekidača	induktivni senzor približavanja (2 Komad)
Temperatura medija	-5...+90 °C
