Izvedba s međuflanskom montažom; rastuće vreteno; Kućište GG25/GGG50; Klizna ploča 1.4301; mekano brtvoreći EPDM; Pakiranje PTFE-sintetički/EPDM; Vijci Nehrđajući čelik; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -5...+90°C
Pločni zasun s ručnim kolom Serija A1V -
Izvedba za ugradnju između prirubnica; rastuće vreteno; Kućište GG25/GGG50; Klizna ploča 1.4301; mekano-brtveći EPDM; Pakiranje PTFE-sintetički/EPDM; Vijci Nehrđajući čelik; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -10...+90°C; pripremljeno za 2 induktivna krajnja granična prekidača MSU03, MSU04, MSU05
Pločni zasun s ručnim kolom Serija A1V-PIB -
Izvedba za ugradnju između prirubnica; rastuće vreteno; Kućište 1.4408; Klizna ploča 1.4401; mekano brtvljen EPDM; Pakiranje PTFE-sintetički/EPDM; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -5...+90°C
Pločni zasun s ručnim kolom Serija A1V -
Izvedba s međuflanskom montažom; rastuće vreteno; Kućište 1.4408; Klizna ploča 1.4401; mekano brtvljen EPDM; Pakiranje PTFE-sintetički/EPDM; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -5...+90°C; pripremljeno za 2 induktivna krajnja granična prekidača MSU03, MSU04, MSU05

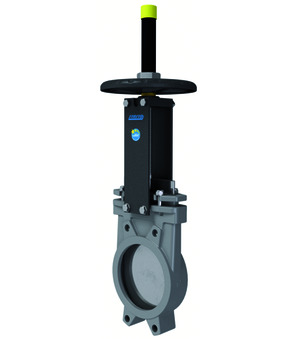

Pločni zasun s ručnim kolom Serija A1V-PI
Nožasti zasun

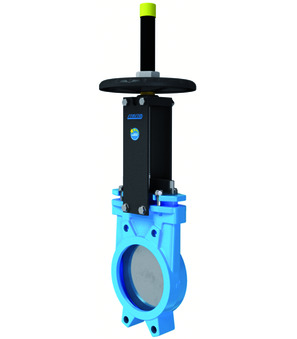

Pločni zasun s ručnim kolom Serija A1V
Izvedba s međuflanskom montažom; rastuće vreteno; Kućište GG25/GGG50; Klizna ploča 1.4301; mekano brtvoreći EPDM; Pakiranje PTFE-sintetički/EPDM; Vijci Nehrđajući čelik; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -5...+90°C
| DN | Ugradbena duljina | Raspon tlaka | Temperatura medija | Vrsta | Sekvenca |
|---|---|---|---|---|---|
| 50 mm | 40 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-50-B | 27990000 |
| 65 mm | 40 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-65-B | 27990001 |
| 80 mm | 50 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-80-B | 27990002 |
| 100 mm | 50 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-100-B | 27990003 |
| 125 mm | 50 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-125-B | 27990004 |
| 150 mm | 60 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-150-B | 27990005 |
| 200 mm | 60 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-200-B | 27990006 |
| 250 mm | 70 mm | 0...10 bar | -5...+90 °C | A1V2H2-5-250-B | 27990007 |
| 300 mm | 70 mm | 0...6 bar | -5...+90 °C | A1V2H2-5-300-B | 27990008 |
| 350 mm | 96 mm | 0...6 bar | -5...+90 °C | A1V2H2-5-350-B | 27990009 |
| 400 mm | 100 mm | 0...6 bar | -5...+90 °C | A1V2H2-5-400-B | 27990010 |
| 450 mm | 106 mm | 0...5 bar | -5...+90 °C | A1V2H2-5-450-B | 27990011 |
| 500 mm | 110 mm | 0...4 bar | -5...+90 °C | A1V2H2-5-500-B | 27990012 |
Pločni zasun s ručnim kolom Serija A1V-PIB
Izvedba za ugradnju između prirubnica; rastuće vreteno; Kućište GG25/GGG50; Klizna ploča 1.4301; mekano-brtveći EPDM; Pakiranje PTFE-sintetički/EPDM; Vijci Nehrđajući čelik; Nazivni prirubnički tlak PN10; jednostrano brtveći; Temperatura medija -10...+90°C; pripremljeno za 2 induktivna krajnja granična prekidača MSU03, MSU04, MSU05
| DN | Ugradbena duljina | Raspon tlaka | Temperatura medija | Duljina kabela | Funkcija | Izvedba prekidača | Napon | Vrsta | Sekvenca |
|---|---|---|---|---|---|---|---|---|---|
| 50 mm | 40 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-50-PIB | 28000000 |
| 65 mm | 40 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-65-PIB | 28000001 |
| 80 mm | 50 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-80-PIB | 28000003 |
| 100 mm | 50 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-100-PIB | 28000004 |
| 125 mm | 50 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-125-PIB | 28000005 |
| 150 mm | 60 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-150-PIB | 28000006 |
| 200 mm | 60 mm | 0...10 bar | -5...+90 °C | - | - | - | - | A1V2H2-5-200-PIB | 28000007 |
