BAB1-005-SSTV-D0B-ABS51-C001-22-C002-31-6

Price:

456,60 €
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1 Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Krogelne pipe - pnevmatske
  5. Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1
  6. BAB1-005-SSTV-D0B-ABS51-C001-22-C002-31-6

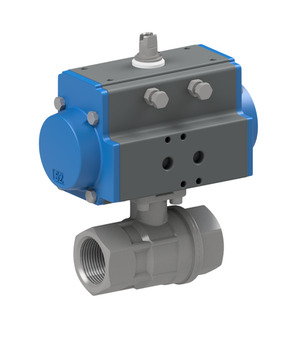

BAB1-005-SSTV-D0B-ABS51-C001-22-C002-31-6
Krogelna pipa s pnevmatskim rotacijskim pogonom BAB1-005-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2
Krogelna pipa s pnevmatskim rotacijskim pogonom BAB1-005-SSTV-D0B-ABS51-C001-03-C002-31-LVCV20-2
469,90 €
469,90 €
Krogelna pipa s pnevmatskim rotacijskim pogonom BAB1-005-SSTV-D0B-ABS51-C001-22-C002-31-LV-1
Krogelna pipa s pnevmatskim rotacijskim pogonom BAB1-005-SSTV-D0B-ABS51-C001-22-C002-31-LV-1
461,90 €
461,90 €

BAB1-005-SSTV-D0B-ABS51-C001-22-C002-31-6

BAB1-005-SSTV-D0B
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1; notranji navoj; ohišje, krogla 1.4401; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; RP 3/4"; nazivna širina 20mm; območje tlaka 0-64bar; Vgradna dolžina 78mm; Pogon PAD052
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 1.913 kg
Kratka številka artikla:BAB1005SSTVD0BABS51C00122C002316
https://www.stasto.si/web/image/product.template/197162/image_1920?unique=94b97ec

BAB1-005-SSTV-D0B
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAB1; notranji navoj; ohišje, krogla 1.4401; tesnila PTFE/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; RP 3/4"; nazivna širina 20mm; območje tlaka 0-64bar; Vgradna dolžina 78mm; Pogon PAD052
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-22
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 230V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

456,60 € 456.6 EUR 456,60 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
Vmesnik ventila Namur 1/4"
notranji navoj RP 3/4"
DN 20 mm
dolžina 78 mm
Oblikovanje
širina vtiča 22
Izvedba
Izvedba standard
Ključni podatki o električni energiji
napetost 230V/50-60Hz
tlak
območje tlaka 0...64 bar
Lastnosti
tuljava C001
Pogon PAD052
