BAEA-065-SSTV-D0-ABS51-C001-03-C002-31-LV-2

Price:

1 .988,17 €
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAEB, BAEA Store
  1. Izdelki
  2. Armature
  3. Krogelne pipe - avtomatske
  4. Prirobnične krogelne pipe - pnevmatske
  5. Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAEB, BAEA
  6. BAEA-065-SSTV-D0-ABS51-C001-03-C002-31-LV-2
BAEA-065-SSTV-D0-ABS51-C001-03-C002-31-LV-2
BAEA-065-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13
BAEA-065-SSTV-D0-ABS54-C001-03-C002-31-6-EB0X13
2 .241,05 €
2 .241,05 €
BAEA-065-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2
BAEA-065-SSTV-D0-ABS51-C001-03-C002-31-LVCV20-2
1 .995,93 €
1 .995,93 €

BAEA-065-SSTV-D0-ABS51-C001-03-C002-31-LV-2

BAEA-065-SSTV-D0

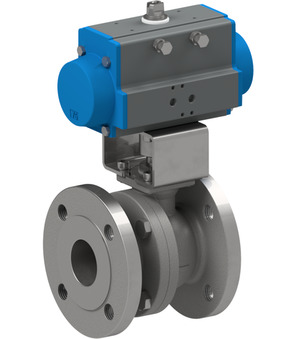

Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAEB, BAEA; zaščiten pred ognjem; TA-Luft; dolžina v skladu z EN558−1R27; ohišje, krogla 1.4408; tesnila PTFE/Graphoil/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; nazivna širina 65mm; območje tlaka 0-16bar; prirobnica PN16; Vgradna dolžina 170mm; Pogon PAD085
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 21.28 kg
Kratka številka artikla:BAEA065SSTVD0ABS51C00103C00231LV2
https://www.stasto.si/web/image/product.template/199313/image_1920?unique=f6b1006

BAEA-065-SSTV-D0
Prirobnična krogelna pipa s pnevmatskim rotacijskim pogonom serija BAEB, BAEA; zaščiten pred ognjem; TA-Luft; dolžina v skladu z EN558−1R27; ohišje, krogla 1.4408; tesnila PTFE/Graphoil/FKM; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -20...+160°C; nazivna širina 65mm; območje tlaka 0-16bar; prirobnica PN16; Vgradna dolžina 170mm; Pogon PAD085
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-03
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 24VDC / 48V/50-60Hz
C002-31-LV-2
vtičnica; širina vtiča 22mm; z vgrajeno LED-rumeno in VDR; napetost 24VAC/DC

1 .988,17 € 1988.1725 EUR 1 .988,17 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • DN
  • dolžina
  • prirobnica
  • funkcija
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt
dimenzija
Vmesnik ventila Namur 1/4"
DN 65 mm
dolžina 170 mm
prirobnica PN16
Oblikovanje
širina vtiča 22
Izvedba
Izvedba z vgrajeno LED-rumeno in VDR
Ključni podatki o električni energiji
napetost 24VDC / 48V/50-60Hz
tlak
območje tlaka 0...16 bar
Lastnosti
tuljava C001
Pogon PAD085
