  5. Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1-UCPN-D0
  6. BAH1-005-UCPN-D0-ABS51-C001-23-C002-31-6

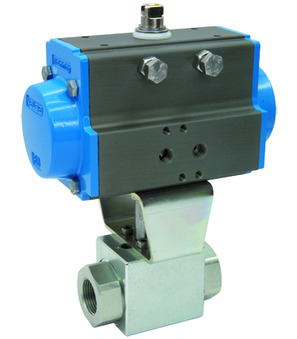

BAH1-005-UCPN-D0-ABS51-C001-23-C002-31-6

BAH1-005-UCPN-D0-ABS51-C001-23-C002-31-6

BAH1-005-UCPN-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1; notranji navoj; Ohišje pocinkano jeklo; krogla jeklo; tesnila POM/NBR; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+100°C; G 3/4"; nazivna širina 20mm; območje tlaka 0...400bar; Vgradna dolžina 96mm; Pogon PAD063
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-23
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 115V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

Številka Intrastata: 84818081
Država izvora: Italija
Teža: 3.75 kg
Kratka številka artikla: BAH1005UCPND0ABS51C00123C002316
https://www.stasto.si/web/image/product.template/232284/image_1920?unique=2aee715

BAH1-005-UCPN-D0
Krogelna pipa s pnevmatskim rotacijskim pogonom serija BAH1; notranji navoj; Ohišje pocinkano jeklo; krogla jeklo; tesnila POM/NBR; dvosmerno delujoč pogon; Krmilni tlak 5,5...8bar; temperatura medija -10...+100°C; G 3/4"; nazivna širina 20mm; območje tlaka 0...400bar; Vgradna dolžina 96mm; Pogon PAD063
ABS51
Montažni krmilni ventil serija ABS; NAMUR; Dušilci zvoka; standardna tuljava C001; širina vtiča 22mm; 5/2-potni-NAMUR-magnetni ventil (NM52W1S-PR); Pogon PAD052-270
C001-23
Magnetna tuljava Tip C001; širina vtiča 22mm; napetost 115V/50-60Hz
C002-31-6
vtičnica; širina vtiča 22mm; Standard; napetost 0-250VAC/DC

504,30 € 504.3 EUR 504,30 €

cena na zahtevo

  • Vmesnik za pritrditev VDI/VDE 3845
  • Vmesnik za pritrditev 2 VDI/VDE 3845
  • Vmesnik ventila Namur
  • notranji navoj
  • DN
  • dolžina
  • širina vtiča
  • Tip stikala
  • Izvedba
  • napetost
  • Moč preklapljanja
  • območje tlaka
  • Kontaktni material
  • Material ohišja
  • tuljava
  • Pogon
  • Pogon 2

Ta kombinacija ne obstaja.

Razpoložljivost:
Kontakt

Souporaba

dimenzija
Vmesnik ventila Namur 1/4"
notranji navoj G 3/4"
DN 20 mm
dolžina 96 mm
Oblikovanje
širina vtiča 22
Izvedba
Izvedba standard
Ključni podatki o električni energiji
napetost 115V/50-60Hz
tlak
območje tlaka 0...400 bar
Lastnosti
tuljava C001
Pogon PAD063
